FeSi FeSiAl 环形电感器概述
FeSi/FeSiAl环形电感器适用于电路需要紧凑型磁性元件进行滤波、储能或噪声抑制的场合。在许多电子组件中，买家面临的问题并非仅仅是“添加一个线圈”，而是要控制纹波电流、降低电磁干扰，并将磁性元件集成到有限的PCB空间内。这款环形通孔元件采用绕线式圆形磁芯结构和针式安装方式，满足了这些需求，适用于电源、DC-DC转换器和板级原型设计。

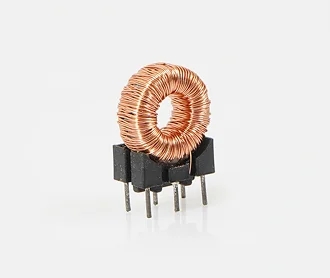

从外观结构来看，该元件似乎是一个小型环形磁性器件，其铜色线圈缠绕在环形磁芯上，黑色模制底座上带有多个通孔引脚。由于无法看到具体的磁芯材料、电感和额定电流，因此在设计前需要确认这些数值。即便如此，这种结构本身也具有诸多优势：尺寸紧凑、PCB安装牢固，并且其形状通常用于滤波和电源转换等应用中，以确保稳定的磁性性能。
产品结构及其对买家的意义
环形电感器由一个环形磁芯构成，导线均匀地缠绕在环形磁芯上。这种几何结构应用广泛，因为它有助于将磁通量集中在磁芯内部，并减少杂散磁场辐射，优于某些开放式磁性结构。实际上，这有助于在附近电路中实现更纯净的运行，尤其是在电磁干扰较为严重的场合。
图中可见部分为绕制铜线圈，安装在带有通孔引线的紧凑型底座上。这种结构通常适用于需要在PCB上牢固机械固定的组件。此外，它还支持手工焊接、波峰焊或其他板级组装方法，具体取决于最终产品的工艺流程。由于未公开具体的材料体系，因此应将该部件视为适用于电气和机械集成的环形磁性元件，而不应假定其具有任何特定的铁氧体或粉末铁特性。
主要功能和典型功能
滤波和噪声抑制
这种元件常用于电磁干扰/射频干扰滤波路径中。在电力电子领域，它可以帮助降低高频开关噪声并平滑电流纹波。在信号调理或辅助电路中，它有助于抑制不必要的干扰，防止其到达电路板的敏感区域。
能量存储与电力转换
电感器在电流流过时会将能量存储在磁场中，并在电路需要时释放能量。这种特性是直流-直流转换器、开关稳压器和其他功率级电路的核心。在需要高效磁场约束和紧凑布局的场合，通常会选择环形电感器。
通用电路原型设计和更换
由于该元件采用通孔引脚，因此也适用于原型制作、维修更换和小批量组装。工程师可以在最终布局或定制绕线元件之前，先在带有引线磁性元件的PCB上测试设计。
可见规格及需要确认的内容
从提供的图片描述中只能看出以下几点：
- 环形绕线磁性结构
- 铜色线圈
- 黑色模压或塑料支架/底座
- 用于PCB安装的多个通孔引脚
- 紧凑型立式结构，占地面积小
不可见且不应想当然的参数包括电感值、直流电阻、电流容量、饱和特性、工作频率范围、确切引脚数、尺寸、温度等级和磁芯成分。对于工程采购而言，这些细节至关重要。如果该元件将用于生产设计，请在发布前索取数据手册或测量样品。
材料和表面处理选项
根据图片判断，绕组似乎是铜线或镀铜磁线。支撑底座看起来像是黑色模压绝缘体或塑料托架。金属引脚设计用于通孔连接。这些材料选择在引线磁性组件中很常见，因为它们有利于焊接、稳定性以及易于集成到PCB上。
对于环形电感器而言，表面处理和材料选择通常会因应用而异。铜绕组的规格可根据电流需求选择，而绝缘类型和绕组排列方式则可根据热要求或电压要求进行调整。如果元件是定制的，买家通常会指定引线长度、引脚间距、基板材料和绕组端接方式。由于本文未提供这些定制细节，因此应将其视为可讨论的选项，而非标准配置。
制造工艺
此类元件的基本制造流程通常包括铁芯准备、绕线、引线连接或引脚组装、绝缘检查以及最终安装到基座结构中。环形绕线步骤尤为重要，因为绕线张力、匝数和端接质量都会影响重复性。组装完成后，通常会对元件进行机械稳定性和引脚可焊性检查。
如果该零件是定制绕制的，则生产流程可能还包括绕线验证、尺寸检验和电气测试，所有环节均需符合买方设定的目标。由于无法提供确切的测试数据，因此最好在采购流程的早期阶段就明确验收标准。
应用场景
FeSi FeSiAl 环形电感器广泛应用于需要紧凑型磁性元件的各种电子产品中：
- 开关电源
- 直流-直流转换器
- 电磁干扰和射频干扰抑制电路
- 输入/输出滤波网络
- 信号调理阶段
- 嵌入式系统原型
- 电路板维修所需的替换零件
在这些环境中，环形封装在需要低杂散场发射且电路板空间有限的情况下非常有用。此外，通孔封装也使得该器件适用于仍采用引线组装而非纯表面贴装设计的产品。
质量控制注意事项
对于买家而言，质量控制不仅限于外观。磁性元件应检查绕组一致性、引脚对齐情况、可焊性、机械固定性以及是否符合规定的电气性能目标。如果该元件用于功率电路，则真正需要关注的是它在与应用相关的负载和温度条件下是否能稳定运行。
由于提供的数据中未包含任何认证、公差或电气测试结果，因此不宜声称其具有任何确切的性能水平。买方在批准该部件之前，应核实以下事项：
- 在预定测试频率下的电感
- 直流电阻
- 当前操作裕度
- 引脚间距和PCB封装
- 最终外壳的热行为
- 与焊接和组装工艺的兼容性
面向OEM和EMS买家的定制化指南
如果您要采购的是定制元件而非标准目录产品，请首先确定电路需求。最常用的参数包括目标电感、工作电流、频率范围、尺寸范围和安装限制。供应商可以根据这些信息评估绕组匝数、导线规格、铁芯选择和引线布置。
对于采购团队而言，尽早确定PCB封装尺寸至关重要。可见部分采用通孔引脚，因此孔径、行间距和机械间隙都非常重要。如果应用场景涉及振动或反复操作，则需询问引脚保持力和引脚强度。如果电路对温升敏感，则需索取符合您应用场景的热测试和电测试数据。
如何选择合适的环形电感器
通常情况下，买家需要考虑以下几个决策因素来判断环形电感器是否合适：
- 电气目标：电感、电阻和电流需求
- 机械适配性：电路板尺寸、引脚类型和高度
- 噪声要求：电磁干扰抑制和磁场控制
- 组装方式：手工插接、波峰焊或自动化组装
- 供应策略：标准件、经认可的等效件或定制绕线设计
选择合适的元件通常需要在磁性能和生产实用性之间取得平衡。体积小巧的元件可能适合电路板，但仍需验证其发热量、容差和长期可靠性。因此，最终选择应始终与电路的实际工作条件挂钩。
请求报价或技术检查
如果您在新设计、原型制作或替换项目中需要 FeSi/FeSiAl 环形电感器，请先提供所需的电气目标和 PCB 限制条件。这样供应商可以确认外观尺寸是否符合要求，以及采用标准绕组还是定制绕组方案更为合适。对于制造项目，提供目标封装尺寸、所需电感范围和预期工作电流尤为重要。
请发送您的规格表、样品照片或电路板图以启动技术评审。应用描述越清晰，就能越快地将器件与电路匹配。
