产品概述
FeSi/FeSiAl环形电感器是一种紧凑型磁性元件，用于帮助控制不必要的噪声、平滑电流并支持电源电路中的能量处理。实际上，它解决了用户普遍面临的一个问题：如何在不占用太多电路板或外壳空间的情况下降低纹波、抑制电磁干扰并保持电气系统的稳定性。环形设计尤其有用，因为它将磁路集中在一个环内，与某些开芯设计相比，这可以提高磁效率并有助于减少杂散磁场。

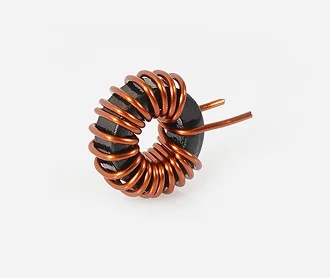

从外观结构来看，该元件似乎采用绝缘铜线均匀缠绕在一个深色环状磁芯上，两端引线用于电气连接。由于无法看到磁芯的具体成分、绕组匝数和电气额定值，因此在选型时应确认这些参数。即便如此，该结构显然满足工业和电子组件中电源滤波、扼流圈和电流平滑的需求。
环形电感器的用途
环形电感器是一种无源元件，当电流流过其绕组时，它会在磁场中存储能量。由于绕组缠绕在闭合的磁路中，因此对于需要稳定电流特性和降低电磁干扰的电路来说，环形电感器是一个不错的选择。当用户需要在紧凑封装中实现可靠的滤波功能时，通常会选择这种元件。
典型应用包括电源输入滤波、DC-DC转换器中的输出平滑、EMI/RFI抑制以及控制电子设备中的噪声降低。在许多系统中，电感器充当噪声较大的开关级和敏感负载之间的缓冲器。这有助于保护下游元件、提高信号质量并降低由电噪声引起的系统不稳定风险。
可见结构和主要特征
环形磁芯
最显著的特点是环形几何形状。环形磁芯为绕组提供了闭合的磁路，这也是这种结构广泛应用于电力电子领域的原因之一。此外，这种形状还有助于降低磁漏，使其低于许多非环形结构。
绝缘铜绕组
绕组看起来是用铜色绝缘导线紧密均匀地缠绕在磁芯上。紧密的间距表明绕组是手工或半自动控制的，这在定制磁性组件中很常见。均匀的绕组分布至关重要，因为它能保证磁性能的一致性和机械稳定性。
两个主要出口
该元件一侧伸出两根引线，方便进行电气连接。这对于将电感器焊接、压接或其他方式连接到电路中的组件来说非常实用。引线样式可能因最终规格而异，但其外观形式适用于直接集成到多种电源设计中。
规格和能力确认
由于图片无法显示电气参数，买家在订购或在设计中指定该零件之前，应确认以下事项：
- 电感值
- 直流电阻
- 当前评级
- 饱和特性
- 工作频率范围
- 温度等级
- 引线长度和端接方式
- 芯材类型
产品名称中包含 FeSi 和 FeSiAl，这可能表明它是一种粉末冶金或合金基磁性材料，但仅凭图片无法确定具体材料。如果您的应用依赖于精确的磁导率、损耗特性或饱和性能，则材料确认至关重要。这些参数会影响电感器在开关电源、EMI 滤波器和大电流电路中的性能。
材料和表面处理选项
对于此类环形电感器，磁芯通常根据目标频率和电流特性，选用铁氧体或粉末状磁性材料。可见的磁芯呈深色，但此处无法辨认其具体成分。导线通常为铜线，并涂有漆包线或其他绝缘涂层，以防止线圈间短路。引线出口可能经过镀锡或其他焊接处理，但图片无法证实这一点。
根据具体规格，表面处理选项可能包括不同的导线绝缘等级、引脚预处理方法以及保护涂层或包覆层。一些买家还会要求使用耐热套管、胶带或浸漆工艺来提高机械固定性。如果该元件用于易受振动的设备，例如汽车或工业控制系统，那么固定绕组就成为设计中的一个重要环节。
制造工艺
这类元件通常采用环形绕线工艺生产。导线按照特定的顺序缠绕在环形磁芯上，使线圈紧密均匀。绕线完成后，形成引线端以便连接，并对元件进行均匀性、连通性和尺寸一致性的检验。根据具体规格，该组件还可以进行其他加工，例如引线修剪、绝缘层加固或涂层。
在定制磁性元件的工作流程中，绕组数量、线规和磁芯的选择都需与目标电感和电流要求相匹配。这就是为什么看似相似的环形电感器在实际电路中性能可能截然不同的原因。制造工艺与形状同样重要。
应用场景
电源滤波
在交流-直流和直流-直流电源系统中，环形电感器有助于降低纹波，从而获得更纯净的输出电源轨。当敏感电子元件位于开关级下游时，这一点尤为重要。
电磁干扰和噪声抑制
许多买家指定使用这种元件来降低电缆或PCB走线上的传导噪声。它可以放置在噪声进入或离开电路的位置，有助于满足内部设计中对电磁兼容性的要求。
工业控制设备
控制器、驱动器和其他工业组件通常需要能够承受重复电应力的坚固耐用的无源元件。环形电感器因其结构紧凑、功能简单，是这些应用中的常用选择。
汽车电子
车辆电子设备面临着噪声较大的电源环境和空间限制。在对电气洁净度要求较高的模块中，选择合适的电感器可以帮助实现平滑和滤波功能。
质量控制注意事项
对于磁性元件，质量控制应同时关注其电气性能和机械一致性。重要的检查项目包括通断性测试、电感验证、直流电阻测量、引线连接完整性以及绕组对齐情况的目视检查。在大批量供应链中，买方可能还会要求制定来料检验标准，以确保批次间的一致性。
由于该元件未提供可见的额定值数据，因此在投入生产前，最好先根据您的电路条件验证样品。请密切关注温升、噪声特性以及实际负载下的性能。即使环形电感器外观正常，如果磁芯或绕组规格发生变化，其性能也可能有所不同。
定制指南
如果您正在为特定应用寻找 FeSi/FeSiAl 环形电感器，最有用的定制参数包括目标电感值、电流水平、工作频率、允许尺寸和连接方式。这些因素决定了磁芯的选择、线规和匝数。对于电磁干扰抑制而言，其设计重点可能与电源转换器中使用的储能扼流圈有所不同。
定制器件时，请先说明电路的用途。该器件是用于差分滤波、输入平滑、输出扼流圈还是噪声抑制？这有助于供应商选择合适的磁结构。如果您已有样品或旧款器件的零件编号，提供该参考信息可以加快匹配过程。
买家应如何评估这一部分
在选择此电感器之前，请将电路的电气要求与规格表进行比较。在关注价格或封装尺寸之前，请先确认电感值、电流处理能力和电阻值。此外，还要考虑安装限制，例如引脚方向、安装间隙和散热环境。
另一个实际因素是您的设计是否需要低杂散磁场性能。环形绕组通常正是出于这个原因而被选用。如果您的应用对磁耦合到附近走线或元件非常敏感，这种几何形状可能是一个优势。如果工作环境存在振动，也请咨询绕组的安全性和机械加固措施。
索取报价或技术审查
如果您需要用于电源滤波、电磁干扰抑制或电流平滑的环形电感器，请提供目标电感值、电流需求、工作频率和所需尺寸。如果您已有电路板布局或样品规格，这些信息有助于验证这款 FeSi/FeSiAl 环形电感器是否符合您的需求。明确的需求有助于优化磁性元件设计，并减少后续的修改次数。
