Descripción general del núcleo de PQEC ER
El núcleo magnético PQEC ER Core es un componente de precisión diseñado para guiar y concentrar el flujo magnético en conjuntos electromagnéticos compactos. Para los compradores que trabajan con inductores, transformadores, bobinas de choque, sensores, actuadores o fijaciones magnéticas, el principal desafío suele ser el mismo: cómo crear una trayectoria magnética estable con un espacio controlado y una geometría repetible. Un conjunto de núcleos como este ayuda a resolver ese problema al proporcionar una ruta de flujo definida y una estructura compacta que permite un montaje consistente en trabajos de ingeniería y creación de prototipos.
A simple vista, el núcleo parece estar compuesto por un conjunto magnético con una sección central cilíndrica y polos curvos opuestos. Su geometría sugiere un circuito magnético diseñado específicamente para este fin, en lugar de una pieza metálica de uso general. Esto lo hace útil en aplicaciones donde la concentración del campo magnético, la repetibilidad y el ajuste mecánico son más importantes que la simple resistencia del material.
Estructura del producto y características visibles

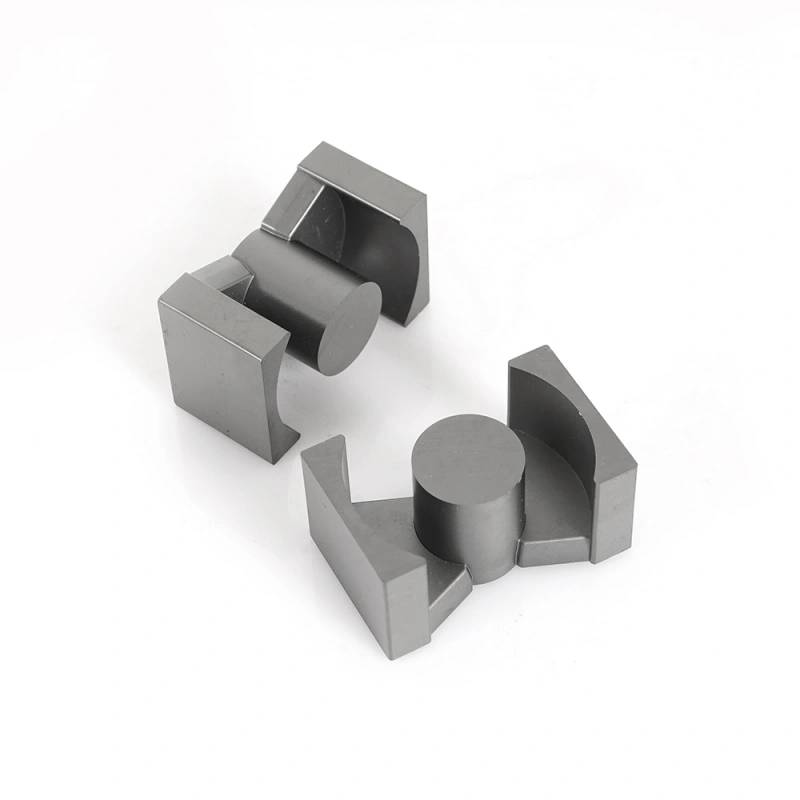

Los ejemplos visibles muestran dos conjuntos de núcleos ensamblados con un acabado gris oscuro, mate a semimate. Las piezas exteriores tienen cuerpos en forma de bloque con recortes internos curvos, mientras que el elemento central es cilíndrico y se ubica dentro del recorrido magnético. La forma parece simétrica, lo cual es importante en el diseño de componentes magnéticos, ya que la simetría ayuda a mantener una distribución de campo uniforme y un comportamiento de acoplamiento predecible.
Se pueden observar directamente varias características: superficies de contacto planas, bordes limpios, geometría uniforme entre ambos ejemplos y un tamaño compacto. Estos detalles visibles sugieren un componente diseñado para un ensamblaje de precisión. El grado exacto del material no se puede confirmar solo con la imagen, por lo que debe considerarse como un componente de núcleo magnético inferido, en lugar de un grado específico de ferrita o aleación.
Lo que sugiere la geometría
Las caras curvas de los polos y el recorrido central cilíndrico indican un diseño pensado para definir cómo viaja el flujo magnético a través de la pieza. En la práctica, esto es importante cuando un dispositivo requiere un circuito magnético controlado en lugar de un campo magnético débilmente acoplado. Los ingenieros suelen buscar este tipo de estructura al construir bancos de pruebas, prototipos de laboratorio, conjuntos de bobinas o dispositivos industriales compactos.
Especificaciones y capacidades clave
Dado que no se proporcionan el grado ni las dimensiones exactas, la forma más fiable de evaluar este producto es mediante sus características estructurales y funcionales. El núcleo PQEC ER que se muestra aquí parece ofrecer:
1. Una trayectoria magnética definida para la concentración del campo.
2. Superficies de acoplamiento coincidentes para un montaje repetible.
3. Factor de forma compacto adecuado para diseños con espacio limitado.
4. Mitades centrales simétricas que favorecen la alineación.
5. Una geometría de poste central y poste opuesto que puede ayudar a dar forma al espacio efectivo.
Para los compradores, las preguntas técnicas más importantes siguen siendo las mismas: ¿Qué material magnético se utiliza? ¿Cuáles son las dimensiones? ¿Qué acabado superficial está disponible? ¿Qué tolerancias se pueden cumplir? Las respuestas a estas preguntas determinan si el núcleo es adecuado para un prototipo de laboratorio, un sistema de bobinas industrial o una producción a gran escala.
Opciones de materiales y acabados
El producto visible parece estar fabricado con un material magnético gris oscuro de acabado liso y mate. A juzgar por la imagen, la pieza podría ser ferrita sinterizada, una aleación magnética mecanizada o un componente magnético de metal en polvo rectificado tras su conformación. Esto es una suposición, no una especificación confirmada.
En la producción de núcleos magnéticos, la elección del material y el acabado suele depender de las exigencias de la aplicación. Los materiales de ferrita se suelen seleccionar cuando se requiere un buen aislamiento eléctrico y bajas pérdidas por corrientes parásitas, mientras que las aleaciones magnéticas mecanizadas pueden elegirse por su diferente densidad de flujo o por consideraciones mecánicas. Una superficie de contacto rectificada o con acabado de precisión suele ser valiosa, ya que mejora la alineación y ayuda a mantener un entrehierro predecible.
Si está comparando opciones, pregunte si el proveedor puede ofrecer superficies en bruto, pulidas o con un acabado ligero, y si los bordes se pueden controlar para garantizar la seguridad y el ajuste durante el montaje. En el caso de productos a medida, la calidad de la superficie puede ser tan importante como la propia formulación magnética.
Proceso de fabricación y control dimensional
Aunque el proceso no está confirmado, las piezas con esta apariencia se fabrican comúnmente mediante sinterización, metalurgia de polvos o mecanizado de precisión a partir de material magnético. Tras el conformado, algunos componentes se rectifican o pulen para mejorar la planitud y la precisión de acoplamiento. Este último paso suele ser importante en los conjuntos magnéticos, ya que pequeñas diferencias geométricas pueden alterar la separación efectiva y, por consiguiente, el rendimiento del dispositivo.
Para los compradores que adquieren componentes PQEC ER Core, la consistencia del proceso suele ser un factor decisivo. Un proveedor que pueda producir repetidamente mitades idénticas, interfaces limpias y geometría estable será más adecuado para el desarrollo y la ampliación de la producción. Por el contrario, las piezas con desajustes visibles o superficies irregulares pueden complicar el ensamblaje e introducir variaciones entre las unidades.
Escenarios de aplicación típicos
Su forma visible hace que este núcleo sea adecuado para una variedad de usos electromagnéticos donde se necesita una trayectoria de flujo concentrado. Los escenarios de aplicación comunes incluyen:
• Inductores y bobinas de choque
• Transformadores y componentes de acoplamiento
• Sensores y dispositivos de detección magnética
• Actuadores y pequeños mecanismos electromagnéticos
• Circuitos magnéticos de laboratorio y prototipos de prueba
• Herramientas industriales o dispositivos de sujeción magnética
En electrónica de potencia, la geometría del núcleo influye en la eficiencia, el comportamiento térmico y la respuesta electromagnética. En sensores y aplicaciones de laboratorio, su valor reside a menudo en la repetibilidad y la facilidad de montaje. En actuadores o fijaciones, una trayectoria magnética compacta y definida puede contribuir a generar un comportamiento de fuerza uniforme en un espacio controlado.
Consideraciones sobre el control de calidad
Dado que la imagen por sí sola no revela datos eléctricos o magnéticos certificados, el control de calidad debe evaluarse mediante inspección y documentación del proveedor. Las comprobaciones importantes suelen incluir la consistencia dimensional, la planitud de la superficie, la coincidencia de caras, el control visual de defectos y la simetría entre piezas. Si el núcleo se destina a la producción, los compradores también deben confirmar si el proveedor puede garantizar la trazabilidad del lote y cumplir con los requisitos de inspección de entrada.
Algunas preguntas útiles para el control de calidad son: ¿Las dos mitades están bien emparejadas? ¿Las caras polares están rectificadas con la planitud especificada? ¿La sección cilíndrica central es concéntrica con las piezas de acoplamiento? ¿Puede el proveedor proporcionar planos o informes de inspección? Estos detalles son importantes porque el rendimiento magnético está estrechamente relacionado con la geometría, no solo con el material base.
Guía de personalización
Para los compradores de ingeniería, la personalización suele ser el factor decisivo. Un componente como el núcleo PQEC ER puede requerir modificaciones en el tamaño, la geometría de los polos, el diámetro central, el material o el acabado superficial para adaptarse a un diseño magnético específico. Incluso pequeños cambios en el tamaño del entrehierro o el perfil de la cara pueden influir en la distribución del campo y el ajuste del ensamblaje.
Si solicita una versión personalizada, prepare la siguiente información antes de ponerse en contacto con un proveedor:
• Aplicación de destino y entorno operativo
• Dimensiones requeridas y rango de ajuste admisible
• Familia de materiales preferida, si se conoce.
• Necesidad de mitades emparejadas o componentes separados
• Requisitos de acabado superficial o rectificado
• Previsión de cantidad para prototipos o producción
Proporcionar un dibujo o una muestra de referencia suele ser la forma más rápida de reducir la ambigüedad. Cuando las especificaciones están incompletas, un enfoque basado en muestras puede ayudar a confirmar si la geometría del circuito magnético cumple con el diseño previsto antes de pasar a la producción en masa.
Factores que influyen en la decisión del comprador
La elección de un núcleo magnético no se limita a la forma. Los compradores suelen sopesar varios factores prácticos simultáneamente. Primero, la adecuación a la aplicación: ¿la geometría del núcleo se ajusta a la trayectoria magnética requerida por el dispositivo? Segundo, la idoneidad del material: la ferrita, la aleación u otros materiales magnéticos se comportan de manera diferente bajo condiciones eléctricas y térmicas. Tercero, la repetibilidad dimensional: ¿el proveedor puede fabricar la misma pieza de forma fiable en diferentes lotes?
Otras consideraciones incluyen el método de ensamblaje, el costo del rectificado secundario y si el núcleo se utilizará en un prototipo, una prueba piloto o en un entorno de producción de mayor volumen. Si el dispositivo depende de un espacio de aire controlado o de una fuerza de acoplamiento específica, la planitud y la simetría de las mitades del núcleo adquieren especial importancia.
Para algunos compradores, el factor decisivo es la compatibilidad con una carcasa o bobinado existente. Para otros, simplemente se trata de la necesidad de un conjunto magnético compacto con superficies limpias y uniformes. El núcleo ER de PQEC resulta especialmente atractivo cuando coinciden estos requisitos.
Notas prácticas para ingenieros y equipos de compras
Si busca este tipo de componente, conviene compararlo con las condiciones de uso final específicas en lugar de basarse en una descripción genérica de catálogo. El rango de frecuencia, la carga magnética, el entorno térmico y el método de montaje mecánico influyen en la elección del material y la geometría más adecuados. Dado que los datos del producto disponibles aquí no incluyen valores magnéticos exactos, evite asumir la compatibilidad basándose únicamente en la apariencia.
En cuanto a la adquisición de materiales, un buen proveedor debería poder ofrecer control de planos, asistencia con muestras, protección de embalaje para piezas magnéticas frágiles y uniformidad en los pedidos de reposición. En ingeniería, la clave reside en determinar si el núcleo admite la trayectoria del flujo y la estrategia de separación en el diseño sin introducir variabilidad innecesaria.
Solicite un presupuesto o una muestra.
Si necesita componentes PQEC ER Core para un prototipo, un ensamblaje electromagnético personalizado o una evaluación de producción, envíe su dibujo, las dimensiones objetivo y los detalles de la aplicación para su revisión. Una especificación clara es la forma más rápida de confirmar las opciones de materiales, la compatibilidad geométrica y la viabilidad de fabricación. Si solo dispone de una imagen de referencia, comience con una solicitud de muestra y defina las características de ajuste críticas antes de escalar a volumen.
Póngase en contacto con nosotros para comunicarnos sus requisitos técnicos y así poder analizar la configuración de núcleo más adecuada para su circuito magnético, línea de montaje o laboratorio.
