Núcleo EE para transformadores, inductores y conjuntos magnéticos

Un núcleo EE se utiliza cuando el comprador necesita una trayectoria magnética compacta que pueda integrarse en transformadores, inductores, bobinas de choque y otros componentes electrónicos de potencia sin desperdiciar espacio ni comprometer la ubicación de las bobinas. En la práctica, este tipo de núcleo ayuda a los ingenieros a construir circuitos magnéticos que guían el flujo de manera eficiente a través de la ventana de bobinado, lo que favorece una transferencia de energía estable y el control de la interferencia electromagnética (EMI) en la electrónica de potencia. La familia que se muestra aquí parece incluir varios tamaños y mitades compatibles, lo que brinda a los diseñadores flexibilidad para adaptar la geometría del núcleo a las limitaciones de nivel de potencia, frecuencia y tamaño del encapsulado.

Descripción general del producto

Los núcleos de ferrita de tipo EE son un componente básico en los ensamblajes eléctricos y electrónicos. Su forma, con dos patas exteriores y una central, crea una ventana de bobinado fácil de enrollar y ensamblar. Al unir dos piezas idénticas, forman un circuito magnético cerrado. Esta geometría resulta útil en fuentes de alimentación conmutadas, convertidores CC-CC, filtros y componentes de aislamiento de señal.

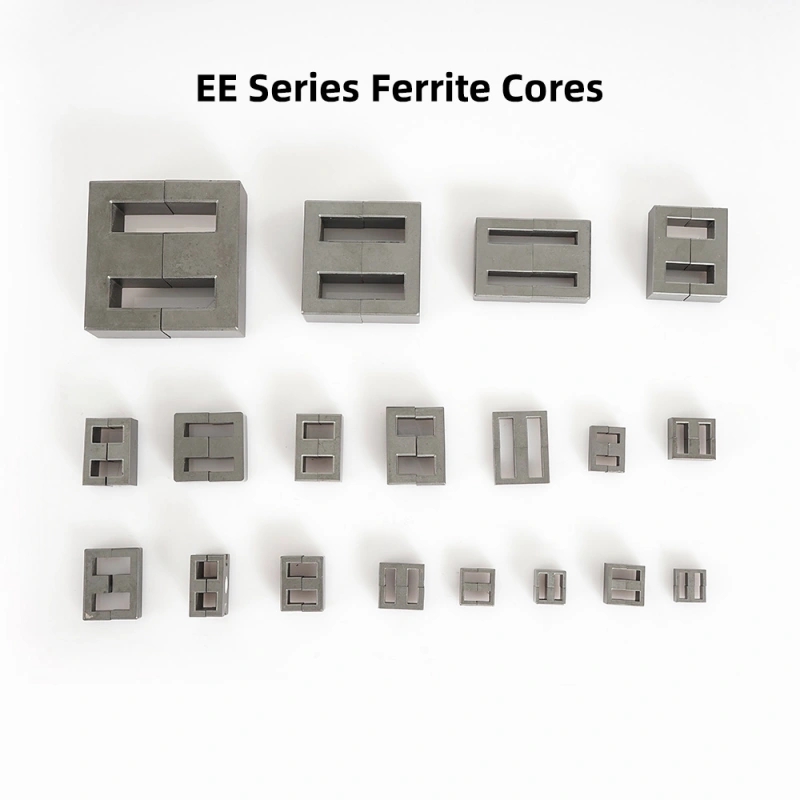

Según los datos visibles del producto, los núcleos parecen ser de cerámica de ferrita gris con un acabado mate sin recubrimiento. La familia incluye varios tamaños, lo que sugiere una gama estandarizada en lugar de una pieza personalizada. Las superficies se ven limpias y los bordes están bien definidos, lo que indica una fabricación controlada y un moldeado repetible.

¿Qué problemas resuelve esta geometría básica?

Los compradores suelen elegir un núcleo EE cuando necesitan gestionar el flujo magnético en un espacio reducido. Una mala elección del núcleo puede provocar ventanas de bobinado sobredimensionadas, una transferencia de energía ineficiente, mayores pérdidas o dificultades para integrar la pieza en una carcasa compacta. El formato EE soluciona estos problemas al equilibrar el espacio útil de la bobina con una estructura de montaje sencilla.

Para los ingenieros, la forma también simplifica el diseño. La pata central ofrece una zona de bobinado predecible, mientras que las patas exteriores ayudan a cerrar el circuito de flujo. Esto hace que la familia de núcleos sea adecuada para diseños que requieren estandarización en diferentes potencias o variantes de producto.

Especificaciones y capacidades clave

Características de diseño visibles

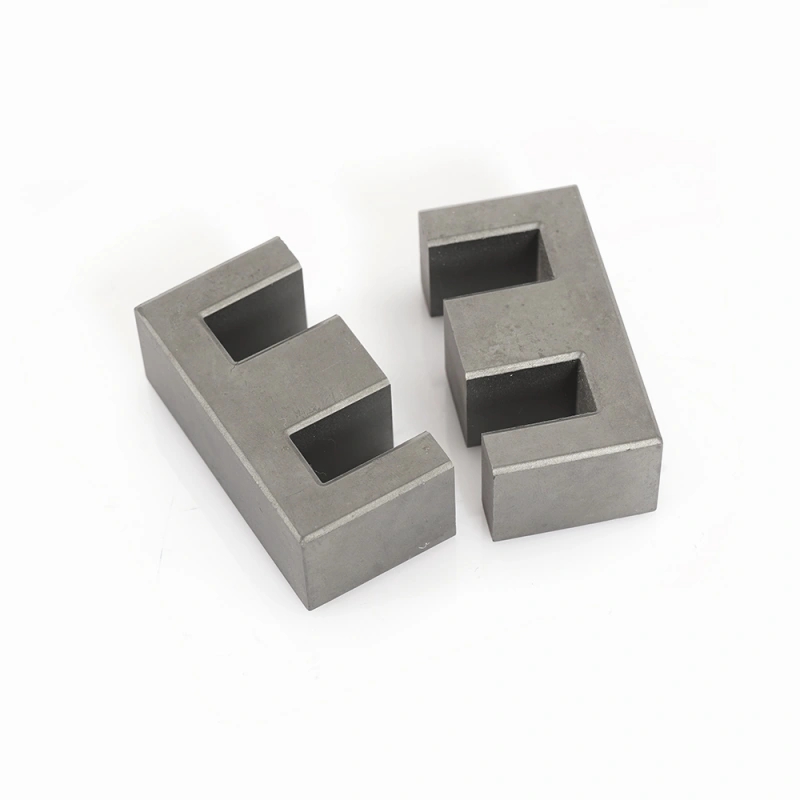

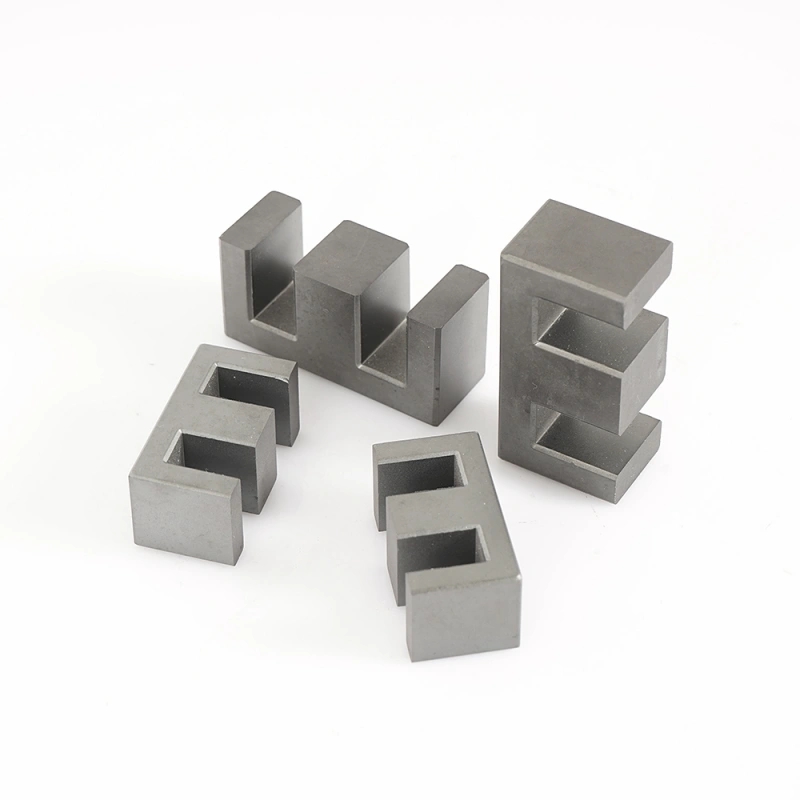

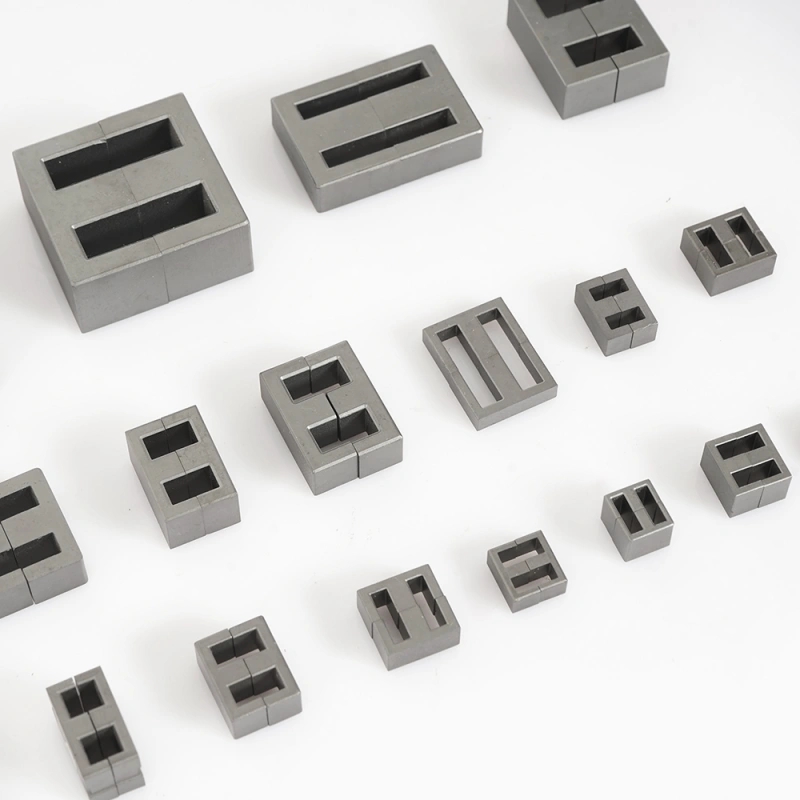

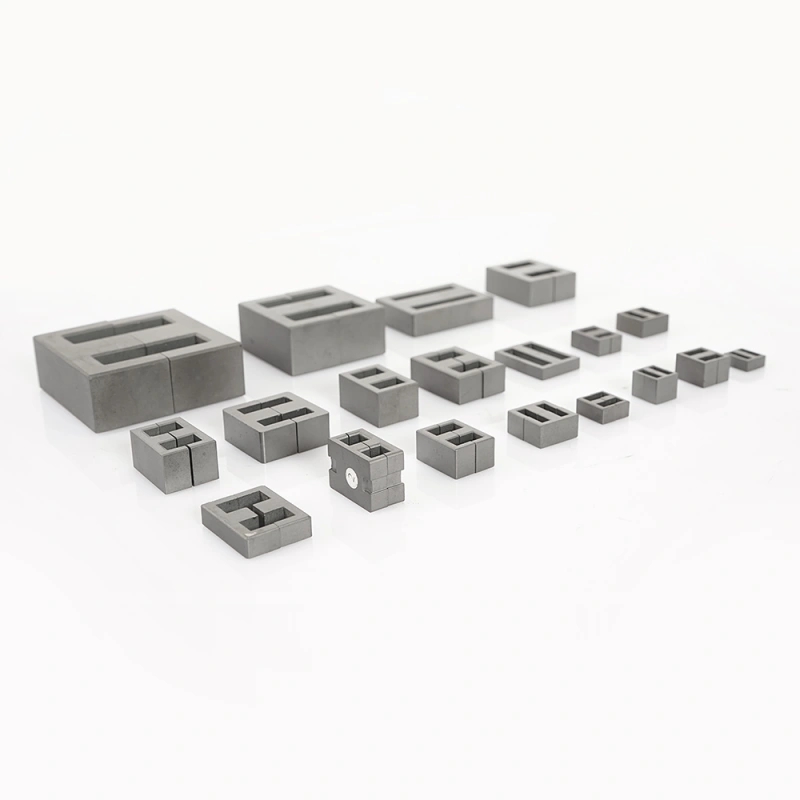

Las partes visibles muestran una estructura rectangular simétrica de estilo EE con dos patas centrales y secciones de yugo exteriores. Se presentan en varios tamaños, lo cual resulta útil al seleccionar un núcleo para un transformador o inductor específico. Las superficies son planas y uniformes, y las piezas parecen encajar a lo largo de una línea de unión al ensamblarse.

Dado que la imagen no revela datos ocultos, es necesario confirmar las dimensiones exactas, las tolerancias, la permeabilidad, el valor AL, la densidad de flujo de saturación y la clase de temperatura antes de la compra. El producto debe considerarse como una familia de núcleos con geometría seleccionable, en lugar de un componente eléctrico completamente especificado.

Capacidades funcionales

Como familia de núcleos de ferrita, esta categoría de productos se suele elegir para la formación de circuitos magnéticos, el almacenamiento de energía en componentes inductivos y la supresión de interferencias electromagnéticas (EMI). Su forma permite una colocación eficiente del bobinado y se adapta a diferentes configuraciones de entrehierro según el diseño eléctrico. En la producción, esto ayuda al comprador a estandarizar una plataforma, ajustando el rendimiento mediante el tamaño del núcleo y los detalles de ensamblaje.

Opciones de materiales y acabados

A simple vista, las piezas parecen ser de material cerámico de ferrita, aunque la composición exacta no se puede confirmar solo con la imagen. En el mercado, se suelen fabricar núcleos EE similares en grados de ferrita como MnZn o NiZn, seleccionados según los requisitos de frecuencia y pérdidas. Dicho esto, conviene verificar el material específico en lugar de asumirlo.

El acabado es mate y sin recubrimiento. Para muchas aplicaciones con núcleo de ferrita, lo importante es la consistencia dimensional y la limpieza de las superficies de contacto, más que la apariencia decorativa. En algunos casos, los clientes pueden solicitar un acabado adicional, pero en estas piezas no se aprecia ningún recubrimiento ni tratamiento. Si un proyecto requiere una condición superficial específica, conviene confirmar si las piezas se suministran sin tratar, ligeramente pulidas o sinterizadas.

Proceso de fabricación

Los núcleos EE de este tipo se fabrican comúnmente mediante la compresión de polvo de ferrita y su posterior sinterización para formar un cuerpo magnético rígido. Tras la sinterización, las superficies críticas pueden rectificarse para mejorar el ajuste y el control dimensional. Los bordes afilados visibles, las caras planas y los perfiles uniformes son compatibles con este tipo de proceso, si bien también es posible el mecanizado de precisión para algunas piezas magnéticas o de herramientas.

El hecho de que se muestren varios tamaños sugiere una línea de producción controlada con herramientas estandarizadas. En la fabricación de componentes magnéticos, la estandarización es fundamental, ya que el ajuste de la bobina, el comportamiento del entrehierro y la alineación del ensamblaje pueden variar si la geometría del núcleo cambia. Los compradores que comparen proveedores deben preguntar si el producto está sinterizado, rectificado, mecanizado o tiene algún otro acabado, dado que el proceso puede influir en el ajuste y la consistencia magnética.

Escenarios de aplicación

Los componentes EE Core se utilizan ampliamente en la conversión de energía y en conjuntos electromagnéticos. Algunos ejemplos de aplicaciones comunes son:

Núcleos de transformadores para conversión de energía aislada

Inductores y bobinas de choque en circuitos de conmutación

Componentes de EMI y filtros para la supresión de ruido

Conjuntos magnéticos personalizados en sensores y acopladores.

Dispositivos de prueba o prototipos magnéticos donde se necesita una forma de núcleo conocida.

Dado que la familia incluye varios tamaños, puede soportar tanto diseños compactos de baja potencia como ensamblajes más grandes que requieren mayor área de bobinado o sección transversal magnética. Para los ingenieros que desarrollan varios productos a partir de una plataforma común, esta variedad puede reducir el esfuerzo de rediseño.

Consideraciones sobre el control de calidad

Al evaluar a un proveedor de núcleos de componentes electrónicos, los compradores suelen centrarse en el ajuste, la consistencia y la documentación. En el caso de las piezas de ferrita, las comprobaciones clave incluyen la uniformidad visual, la planitud de las superficies de contacto, la repetibilidad dimensional y la ausencia de astillas o grietas. La imagen muestra una geometría precisa, pero la aceptación en producción debe basarse en una inspección dimensional.

Entre las preguntas importantes se incluyen si los núcleos se suministran con mitades coincidentes, cómo se controlan las superficies de contacto y si se aplica algún proceso de rectificado o acabado posterior a la sinterización. Se deben solicitar al fabricante los datos de rendimiento eléctrico, como el valor AL, la permeabilidad y las pérdidas, cuando el diseño dependa de ellos.

Guía de personalización

La personalización suele comenzar con los requisitos de la aplicación. Antes de seleccionar el tamaño del núcleo, el comprador debe definir el nivel de potencia objetivo, la frecuencia de funcionamiento, el espacio de bobinado y cualquier requisito de entrehierro. Una vez conocidos estos parámetros, el proveedor puede adaptar la geometría del elemento electrónico al diseño de la bobina y a los requisitos magnéticos.

Entre los aspectos útiles para la personalización se incluyen el tamaño del núcleo, el grado del material, las dimensiones de la pata central y la ventana, la configuración del espacio y si las piezas requieren posprocesamiento para un ajuste más preciso. Si el núcleo forma parte de un conjunto mayor, también se deben analizar las superficies de acoplamiento y las características de alineación desde el principio. En proyectos con espacio limitado en la carcasa, incluso pequeños cambios en la ventana de bobinado pueden afectar la facilidad de fabricación.

Factores que influyen en la decisión del comprador

Elegir un núcleo EE rara vez se trata solo de la forma. Los compradores suelen comparar varios factores prácticos antes de realizar un pedido:

Idoneidad del material para el rango de frecuencia previsto.

Coincidencia dimensional con la bobina o el conjunto de bobinado.

Consistencia entre lotes

Disponibilidad de varios tamaños en una misma familia.

Necesidad de separación o superficies de acoplamiento especiales

Compatibilidad con las limitaciones térmicas y eléctricas del diseño

Si se trata de un prototipo, puede aceptarse una mayor tolerancia en las dimensiones auxiliares. Para la producción en masa, la repetibilidad y la documentación cobran mayor importancia que la apariencia. En ambos casos, la pieza debe seleccionarse como parte del diseño magnético completo, no como un bloque aislado.

Por qué esta familia de componentes EE es práctica para uso OEM y de ingeniería.

La principal ventaja de esta familia reside en su geometría sencilla. Su estructura simétrica resulta familiar para los ingenieros magnéticos, y la disponibilidad en varios tamaños la hace útil para el desarrollo de productos basados ​​en plataformas. La calidad visible de las caras y cavidades sugiere un proceso de conformado controlado, lo cual es valioso cuando el ajuste y la alineación del núcleo son cruciales.

Dicho esto, la selección final siempre debe basarse en datos magnéticos y de calidad del material confirmados. La imagen proporciona confianza en la geometría, pero no en el rendimiento electromagnético real. Un proveedor con documentación completa puede subsanar esta deficiencia con planos, especificaciones de materiales e informes de inspección.

Solicite un presupuesto o una revisión técnica.

Si necesita un núcleo EE para transformadores, inductores, filtros EMI o un conjunto magnético personalizado, indique el tamaño deseado, las condiciones de funcionamiento y el tipo de acoplamiento requerido. Una revisión técnica ayuda a confirmar si la familia de núcleos es adecuada y si se necesita algún ajuste de separación, acabado o dimensiones. Para el desarrollo de fabricantes de equipos originales (OEM), este paso suele ahorrar tiempo durante la validación del bobinado y las pruebas de ensamblaje.

Envíe su solicitud de especificaciones o planos para que podamos encontrar el tamaño de núcleo EE adecuado para sus necesidades de diseño y producción eléctrica.
