Descripción general de los estranguladores de modo común con bobinas multicámara
El inductor de modo común de bobinas multicámara es un componente pasivo de supresión de EMI que reduce el ruido no deseado en las líneas de alimentación y señal. Para los usuarios que trabajan con fuentes de alimentación, cargadores, inversores, placas industriales u otros conjuntos electrónicos, el principal problema no suele ser el funcionamiento básico del circuito, sino el ruido conducido, que puede interferir con circuitos cercanos o dificultar las pruebas de conformidad. Un inductor de modo común ayuda a solucionar este problema bloqueando la interferencia de modo común y permitiendo que la ruta de corriente prevista funcione con normalidad.

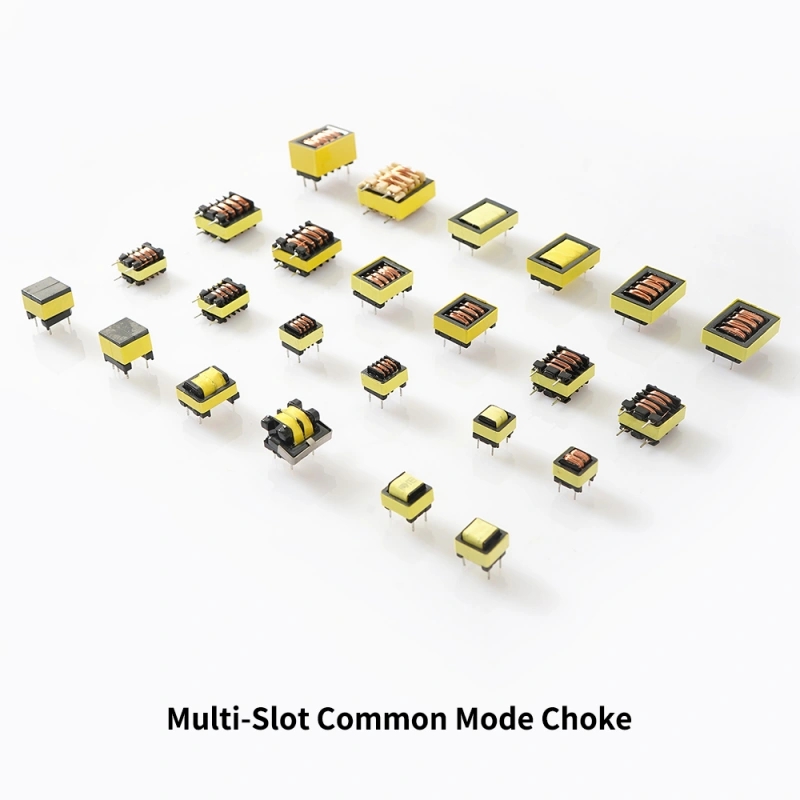

A simple vista, esta familia de componentes utiliza un conjunto magnético rectangular de perfil bajo con terminales pasantes, una sección de bobina enrollada y una carcasa de núcleo aislada de ferrita o cinta aislante. El formato de bobina multiranura sugiere una construcción diseñada para organizar los devanados, facilitar el espaciado y simplificar el ensamblaje del componente magnético en producción. Es una opción práctica cuando un diseñador necesita un elemento de filtro EMI compacto que pueda integrarse en un diseño de placa de circuito impreso.
Estructura del producto y sus soluciones
Un inductor de modo común se coloca normalmente en serie con líneas que transportan corriente útil pero que también son vulnerables al ruido de alta frecuencia. En lugar de modificar la trayectoria principal de la corriente, actúa sobre el componente de modo común presente en ambos conductores. Por ello, este componente se utiliza ampliamente en circuitos donde es necesario reducir las emisiones conducidas, el ruido de línea o el acoplamiento cruzado.
La disposición visible de la bobina y el núcleo en esta familia de productos indica que se trata de un componente magnético bobinado diseñado para filtrado, no para almacenamiento de energía. Las múltiples cámaras o ranuras ayudan a separar los devanados y facilitan la colocación repetible de la bobina. Esta estructura puede ser útil cuando el diseño requiere una organización más clara del bobinado y una base estable para el ensamblaje de orificios pasantes. Dado que no se muestran valores eléctricos exactos, el producto debe evaluarse como una familia de componentes, en lugar de una especificación fija individual.
Especificaciones visibles y características de construcción
Estilo de empaque y montaje
Las unidades mostradas utilizan terminales de pines pasantes que sobresalen de la parte inferior. Este tipo de montaje es común en la electrónica de potencia, ya que proporciona estabilidad mecánica y facilita la soldadura en placas de circuito impreso convencionales. Su diseño compacto y de perfil bajo resulta útil cuando la altura de la placa es limitada.
Diseño del núcleo y la bobina
La mayoría de las piezas muestran una carcasa de núcleo de ferrita aislante amarilla o envuelta en cinta. Algunas unidades también presentan una estructura de bobina/marco de plástico negro o moldeado. La cara superior revela bobinas de cobre en muchas muestras, lo que indica una construcción magnética bobinada en lugar de un encapsulado oculto completo. La disposición de la bobina con múltiples ranuras puede admitir múltiples bobinados aislados o una mejor organización del bobinado, aunque no se aprecian el espaciado exacto, la distancia entre pines ni el número de bobinados.
Variantes de tamaño
El conjunto de productos incluye encapsulados de varios tamaños. Esto resulta útil para los ingenieros, ya que los componentes de los filtros EMI suelen necesitar adaptarse a diferentes dimensiones de PCB, niveles de potencia y rangos térmicos. Una placa compacta puede requerir un encapsulado más pequeño, mientras que los diseños con mayor ruido o mayor corriente pueden necesitar una estructura magnética de mayor tamaño.
Opciones de materiales y acabados
Según sus características visibles, la familia de productos incluye material magnético de tipo ferrita o una carcasa de núcleo magnético envuelta en cinta, bobinados de cobre y, en algunas variantes, una bobina o marco moldeado. Estas son categorías de materiales estándar para componentes magnéticos bobinados utilizados en la supresión de interferencias electromagnéticas (EMI).
El acabado parece ser una superficie aislante, lista para la producción y diseñada para el montaje directo en placa. No se especifica el sistema de recubrimiento, la clase de aislamiento ni el tratamiento superficial, por lo que conviene confirmar los detalles del material durante la revisión de ingeniería. Para los equipos de compras, es fundamental tener en cuenta que este tipo de componente se suele seleccionar no por su apariencia, sino por su comportamiento magnético, su tolerancia térmica y su compatibilidad con el conjunto.
Cómo funciona normalmente el proceso de fabricación
La estructura visible sugiere un proceso de ensamblaje de componentes magnéticos mediante bobinado. En un flujo de producción típico, primero se prepara la bobina o el marco, se enrolla el hilo de cobre en las cámaras definidas y se coloca el núcleo magnético alrededor de la estructura de la bobina. Tras el bobinado, el conjunto puede fijarse con cinta adhesiva, materiales aislantes o una carcasa. A continuación, se forman terminales pasantes para la inserción y soldadura en la placa de circuito impreso.
Este tipo de proceso es común en el ensamblaje de bobinas tipo transformador y en componentes de filtrado EMI. La ventaja radica en la consistencia: la posición del bobinado, la formación de los terminales y la retención mecánica se pueden controlar con mayor facilidad que en componentes fabricados a mano de forma improvisada. Para los compradores, esto es importante, ya que el rendimiento EMI a menudo depende tanto de una geometría repetible como de los materiales base.
Escenarios de aplicación típicos
Esta categoría de productos se utiliza en electrónica donde es necesario controlar la interferencia de modo común. Entre las aplicaciones más comunes se incluyen fuentes de alimentación, adaptadores CA/CC, convertidores CC-CC, inversores, cargadores de baterías, tarjetas de control industrial, módulos de automatización y otros equipos con conmutación.
También es relevante en diseños que deben cumplir con las normativas EMC o EMI. Un inductor de modo común suele formar parte de una red de filtrado más amplia, junto con condensadores, una estrategia de puesta a tierra, el control de la disposición y el blindaje cuando sea necesario. En la práctica, el inductor es uno de los primeros componentes que los ingenieros examinan cuando el ruido de conmutación o la interferencia transmitida por el cable se convierten en un problema.
Factores clave en la decisión de compra
Objetivos eléctricos
Dado que no se muestran los datos exactos de inductancia, corriente nominal, impedancia y saturación, los compradores deben definir sus objetivos de rendimiento antes de seleccionar un modelo. La elección correcta depende del rango de frecuencia de ruido, la corriente de línea, la caída de tensión admisible y las condiciones térmicas en el montaje final.
Compatibilidad de tamaño y montaje
El montaje mediante orificios pasantes resulta ventajoso cuando la placa está sometida a vibraciones, esfuerzos mecánicos elevados o montaje manual. Asimismo, la huella de la PCB y la disposición de los pines deben ajustarse al espacio disponible en la placa y a las limitaciones de enrutamiento. Dado que no se especifica el paso entre pines, se recomienda consultar la hoja de datos o el plano antes de realizar el pedido.
Necesidades de aislamiento y diseño
La construcción con múltiples ranuras puede facilitar la organización y el espaciado del bobinado, lo cual es importante en aplicaciones donde la fuga y la separación son cruciales. Sin embargo, los valores exactos de aislamiento no son visibles, por lo que se recomienda verificar los requisitos de cumplimiento a nivel de componente, en lugar de basarse únicamente en su apariencia.
Orientación sobre personalización e ingeniería
Para proyectos OEM, los puntos de personalización habituales para este tipo de componente suelen incluir la configuración del bobinado, el tamaño, la disposición de los terminales, la inductancia objetivo, la capacidad de manejo de corriente y el formato de encapsulado. Dado que los datos proporcionados no incluyen especificaciones exactas, los compradores deben comunicar al fabricante o al equipo de abastecimiento las condiciones de su circuito: tensión de funcionamiento, corriente nominal, banda de ruido objetivo, espacio en la placa y cualquier normativa aplicable.
Al comparar opciones, conviene solicitar un plano dimensional completo, las características eléctricas, las condiciones de prueba y la declaración de materiales. Si el diseño es sensible al calor o a ciclos de funcionamiento prolongados, se debe analizar su comportamiento térmico durante el proceso de cualificación. Si el conjunto debe integrarse en una línea automatizada, también se debe confirmar la compatibilidad de la forma y la inserción de los cables.
Consideraciones sobre el control de calidad
En el caso de los componentes magnéticos bobinados, el control de calidad suele centrarse en la continuidad, la integridad del bobinado, la soldabilidad de los terminales, la inspección visual del núcleo y la bobina, y la verificación de los parámetros eléctricos. En entornos de producción, la repetibilidad es fundamental, ya que pequeñas variaciones en el bobinado o el espaciado pueden afectar a los resultados de la supresión de interferencias electromagnéticas (EMI).
Los compradores también deben prestar atención al embalaje y la manipulación, especialmente en el caso de componentes magnéticos de orificio pasante que podrían sufrir deformaciones en los terminales o daños en el núcleo durante el transporte. Un buen proceso de inspección de entrada verificará la integridad del cuerpo, la alineación de los terminales y la coherencia con la muestra o el plano aprobados.
¿Por qué esta familia de componentes es útil en diseños reales?
El valor del inductor de modo común de bobinas multicámara no se limita a una sola aplicación. Es compatible con una amplia gama de dispositivos electrónicos que requieren supresión de ruido sin necesidad de rediseñar la etapa de potencia principal. En muchos casos, añadir u optimizar este componente puede ayudar a los ingenieros a reducir las emisiones conducidas, estabilizar el comportamiento del sistema y facilitar el proceso de certificación.
Dado que la familia de productos se presenta en varios tamaños y configuraciones de bobinado, puede servir como referencia práctica para proyectos con diferentes niveles de potencia o con distintas limitaciones de PCB. El formato de orificio pasante visible también la convierte en una opción habitual para hardware industrial y de alta potencia donde se prefiere una fijación robusta a la placa.
Solicita el modelo adecuado para tu diseño.
Si necesita un inductor de modo común con bobinas multicámara, comience por definir los requisitos del circuito y los límites mecánicos, y luego seleccione el componente que mejor se ajuste al rango de supresión requerido. Comparta la huella de su PCB, la corriente de funcionamiento y el objetivo de EMI para que podamos seleccionar la variante correcta. Si necesita un bobinado personalizado o un formato específico para la placa, indique el tamaño y los objetivos eléctricos al inicio del proyecto.
Para la adquisición o la revisión de ingeniería, solicite el plano dimensional, los datos eléctricos y la confirmación de la muestra antes de pasar a la producción. Este enfoque reduce el riesgo y facilita la elección de una bobina de choque que se ajuste tanto al circuito como al proceso de ensamblaje.
