Descripción general del transformador plano ultrafino integrado
Un transformador plano ultrafino integrado se utiliza cuando un diseñador necesita una conversión de potencia compacta sin sacrificar espacio en la placa. En la electrónica integrada, el problema común no es solo la regulación de voltaje, sino hacerlo dentro de un recinto reducido donde la altura, la disposición y el aislamiento eléctrico son cruciales. Este tipo de módulo de potencia magnético montado en PCB es ideal para este desafío, ya que integra la gestión de potencia basada en transformadores en un conjunto de bajo perfil que se puede colocar directamente en la placa.
A simple vista, el módulo parece combinar una placa de circuito impreso verde, componentes de control de montaje superficial y un elemento magnético bobinado con cinta aislante y una cubierta protectora. Esta estructura indica que se trata de un módulo de alimentación compacto diseñado para sistemas embebidos, controles industriales, equipos de comunicación, instrumentación u otros dispositivos de baja tensión que requieren conversión local cerca de la carga.
Estructura del producto y sus soluciones
Para muchos fabricantes de equipos originales (OEM) y equipos de ingeniería electrónica, el principal desafío reside en integrar una etapa de potencia estable en una carcasa de producto pequeña. Una fuente de alimentación tradicional puede ser demasiado alta, voluminosa o difícil de enrutar a través del diseño interno de la placa de circuito impreso (PCB). Un transformador plano ultrafino integrado ayuda a resolver este problema al combinar componentes magnéticos y electrónica de potencia en un formato compacto que permite la integración a nivel de placa.
El diseño visible sugiere un módulo concebido para un uso eficiente del espacio. El transformador o inductor se ubica directamente en la placa de circuito impreso (PCB), con componentes semiconductores cercanos que gestionan las funciones de conmutación o rectificación. Dado que el elemento magnético está integrado en el conjunto, el resultado es más fácil de ubicar durante el diseño del sistema que un transformador independiente con un circuito de soporte discreto.
Construcción visible y características clave
Diseño montado en PCB

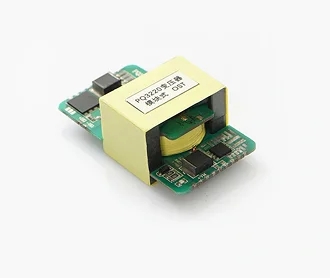

El producto está fabricado sobre una placa de circuito impreso rectangular, lo que permite su montaje directo en una línea de productos integrados. Este formato simplifica la integración mecánica y facilita a los diseñadores la ubicación de la conversión de energía cerca del punto de uso.
Componente magnético con aislamiento

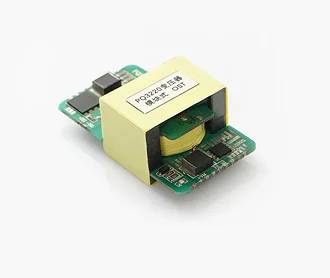

Se observa una gran pieza magnética a base de ferrita, envuelta en cinta aislante amarilla y rodeada por una cubierta protectora de color beige o amarillo. Este tipo de construcción se utiliza habitualmente para proporcionar protección al bobinado, aislamiento eléctrico y estabilidad mecánica en conjuntos relacionados con transformadores.
Componentes electrónicos de montaje superficial
En la placa se aprecian varios componentes SMD negros. Estos podrían incluir un circuito integrado controlador, rectificadores o componentes de soporte pasivos. Si bien la función exacta del circuito no puede confirmarse únicamente a partir de la imagen, la disposición indica un módulo de conversión de potencia integrado en lugar de un simple transformador pasivo.
Forma compacta y de marco abierto
El módulo tiene un tamaño compacto y un lateral con marco abierto, con los bordes de la placa de circuito impreso visibles y sin carcasa externa completa. Esto suele ser útil en aplicaciones donde el producto final ya incluye una carcasa o donde la reducción de altura es una prioridad.
Especificaciones y capacidades a evaluar
Debido a que el texto visible de la etiqueta no es legible y no se pueden confirmar los datos eléctricos exactos, los compradores deben considerar esto como una referencia estructural del producto en lugar de una hoja de especificaciones definitiva. Para la revisión de adquisición e ingeniería, las especificaciones clave que se deben verificar son las siguientes:
- Rango de voltaje de entrada
- Voltaje de salida o múltiples salidas
- Potencia nominal
- Requisito de aislamiento, si corresponde
- Rango de temperatura de funcionamiento
- Altura del tablero y dimensiones generales
- Disposición de pines y método de montaje
- Límites de ruido y ondulación
- Funciones de protección como la gestión de cortocircuitos o sobrecargas.
En los sistemas embebidos, la elección correcta no se limita únicamente al nivel de potencia. El comprador también debe confirmar el comportamiento térmico, el ajuste mecánico, las necesidades de aislamiento y la compatibilidad con el proceso final de ensamblaje de la placa de circuito impreso (PCB).
Opciones de materiales y acabados
El conjunto visible utiliza una placa de circuito impreso (PCB) verde estándar, común en la electrónica industrial y comercial. Las capas de cobre y la máscara de soldadura no se aprecian con detalle, pero es evidente que el módulo se basa en una construcción de PCB estándar con componentes SMD soldados y un sistema de montaje magnético.
Para este tipo de producto, las opciones de material y acabado pueden incluir distintos grosores de placa, colores de máscara de soldadura, acabados de almohadillas y métodos de aislamiento magnético, según la aplicación. El sistema magnético también puede ajustarse en cuanto a la disposición del bobinado, la selección del material del núcleo y el método de encapsulado para satisfacer las exigencias térmicas y eléctricas del sistema objetivo.
Si el módulo se personaliza para un diseño específico, el acabado de la placa y el tratamiento protector alrededor del componente magnético pueden ser tan importantes como las especificaciones eléctricas. Esto es especialmente cierto en equipos propensos a vibraciones o en carcasas compactas con flujo de aire limitado.
Proceso de fabricación
Este tipo de producto suele implicar una combinación de ensamblaje SMT y procesamiento de componentes magnéticos. Según la estructura visible, el proceso de fabricación probablemente incluya la fabricación de PCB, la impresión con plantilla, la colocación de componentes SMT, la soldadura por reflujo y, finalmente, el ensamblaje del elemento magnético bobinado. En algunos diseños, se pueden añadir piezas de orificio pasante o pasos manuales para componentes que manejan mayor corriente o requieren una mayor sujeción mecánica.
La sección magnética puede requerir bobinado, capas de aislamiento, envoltura con cinta y inspección antes o después de la integración en la placa. Dado que los módulos basados en transformadores soportan cargas eléctricas y térmicas, el control del proceso durante el ensamblaje es fundamental. La precisión de la colocación, la calidad de la soldadura, la integridad del aislamiento y las pruebas eléctricas finales influyen en la fiabilidad.
Escenarios de aplicación típicos
Un transformador plano ultrafino integrado se suele elegir para equipos donde el espacio es limitado y la alimentación debe suministrarse localmente en la placa base. Algunos casos de uso comunes son:
- Módulos de control industrial
- Equipos de comunicación
- Controladores integrados y placas de automatización
- Instrumentación y dispositivos de medición
- Adaptadores y módulos de alimentación compactos
- Subconjuntos de baja tensión en electrónica personalizada
En estos sistemas, el módulo puede ayudar a reducir el cableado externo, simplificar la lista de materiales y mantener la etapa de potencia cerca de los circuitos sensibles posteriores. Esta proximidad suele ser valiosa cuando la estabilidad de voltaje y la eficiencia del diseño de la placa son prioridades.
Consideraciones sobre el control de calidad
Para la evaluación del comprador, el control de calidad debe centrarse tanto en los aspectos electrónicos como mecánicos del conjunto. Dado que el rendimiento eléctrico exacto no se aprecia en la imagen, es preferible solicitar criterios de prueba documentados en lugar de asumir valores nominales.
Las comprobaciones útiles incluyen la inspección de las uniones de soldadura, la consistencia del bobinado del transformador, la colocación del aislamiento, la verificación de la polaridad y las pruebas de funcionamiento. Si el módulo está diseñado para aislamiento, los requisitos dieléctricos y de separación deben confirmarse en el plano de ingeniería o en el informe de pruebas. El aumento de temperatura bajo carga es otro punto importante, especialmente cuando el módulo se alojará en una carcasa pequeña.
Los compradores también deben solicitar confirmación de las dimensiones. En la electrónica compacta, unos pocos milímetros pueden determinar si el módulo cabe debajo de una cubierta, junto a un conector o dentro de un compartimento blindado.
Guía de personalización para proyectos OEM
En los programas de electrónica a medida, la personalización más útil suele comenzar con la potencia objetivo. Una vez definidas la fuente de entrada, los requisitos de salida y la necesidad de aislamiento, la estructura del transformador y el circuito de soporte se pueden ajustar en consecuencia. Esto puede implicar modificar el número de vueltas del bobinado, el diseño de la placa, la selección de componentes, la orientación de montaje o el tipo de conector.
La personalización también puede incluir la adaptación del diseño térmico a temperaturas ambiente más elevadas, la modificación del contorno de la placa para que se ajuste al producto anfitrión o el cambio de la estrategia de protección para entornos exigentes. Si el módulo se va a producir en serie, conviene alinear el diseño con el proceso de ensamblaje final desde las primeras etapas para que tanto la colocación como la inspección de los componentes sean repetibles.
Al solicitar una versión personalizada, indique el rango de entrada esperado, el perfil de carga, la corriente máxima, el entorno operativo y las dimensiones mecánicas. Estos detalles ayudan al fabricante a elegir una estructura magnética y una arquitectura de placa adecuadas sin sobredimensionar el módulo.
Factores que influyen en la decisión del comprador
Antes de seleccionar este tipo de módulo de potencia, los compradores deben comparar varios aspectos prácticos en lugar de fijarse únicamente en el tamaño. Primero, comprueben si el producto se ajusta a la topología eléctrica requerida por el sistema, como la conversión aislada o la regulación no aislada. Segundo, confirmen que las dimensiones y la altura sean compatibles con la carcasa final. Tercero, verifiquen que el módulo pueda soportar la carga térmica prevista en condiciones de funcionamiento reales.
También conviene revisar la estrategia de abastecimiento de componentes y la consistencia del ensamblaje, especialmente para programas OEM que requieren un suministro estable a largo plazo. Si el producto se integrará en un dispositivo regulado, la documentación y el soporte para pruebas se convierten en factores importantes a la hora de comprar.
Solicitar la versión correcta
Dado que la imagen por sí sola no revela el voltaje exacto, la potencia nominal ni los detalles de aislamiento, el siguiente paso más seguro es compartir la aplicación prevista y los requisitos eléctricos. De esta manera, se podrá seleccionar la versión adecuada del transformador plano ultrafino integrado que se ajuste al espacio disponible en la placa, al perfil de carga y al entorno del producto.
Si está desarrollando un controlador industrial, un adaptador compacto, un dispositivo de comunicación o un módulo integrado, este tipo de ensamblaje de placas basado en transformadores puede ser una solución práctica para obtener alimentación estable en un paquete delgado. Envíe sus objetivos de entrada/salida, límites dimensionales y notas de aplicación para iniciar el proceso de revisión.
Contactar para la revisión de especificaciones
Para la selección de proveedores OEM, el soporte de diseño personalizado o la evaluación basada en planos, proporcione los parámetros eléctricos y las restricciones mecánicas requeridas. Un paquete de especificaciones claro ayudará a determinar si este transformador plano ultrafino integrado es adecuado para su proyecto y qué modificaciones podrían ser necesarias para la producción.
