نظرة عامة على خانق الوضع المشترك المربع F13X14X7
يُعدّ خانق الوضع المشترك المربع F13X14X7 مكونًا مغناطيسيًا صغيرًا يُركّب على لوحة الدوائر المطبوعة، ويُستخدم لتقليل التشويش الكهربائي غير المرغوب فيه ومساعدة الدوائر على الحفاظ على استقرار التشغيل. في مسارات الطاقة والإشارة، يمكن أن يتسبب التداخل عالي التردد في حدوث أخطاء، أو ارتفاع درجة الحرارة، أو أعطال في التوافق الكهرومغناطيسي، أو عدم استقرار الاتصال. يُختار هذا النوع من المكونات المغناطيسية الملفوفة عادةً عندما يحتاج المصمم إلى طريقة عملية لكبح التداخل الكهرومغناطيسي/تداخل الترددات الراديوية على مستوى اللوحة دون إضافة مساحة كبيرة أو شبكة ترشيح خارجية معقدة.

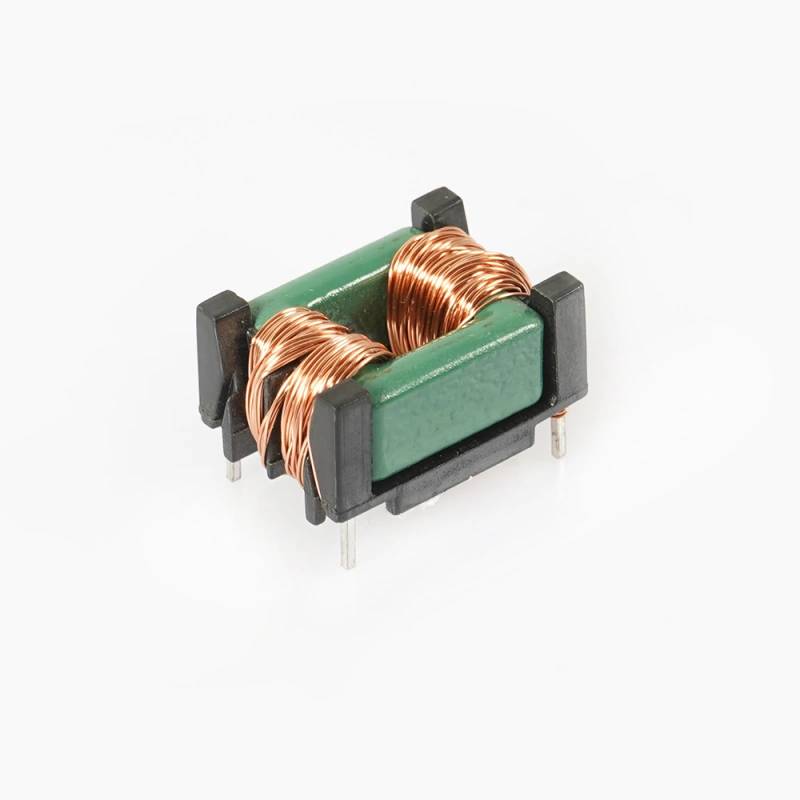

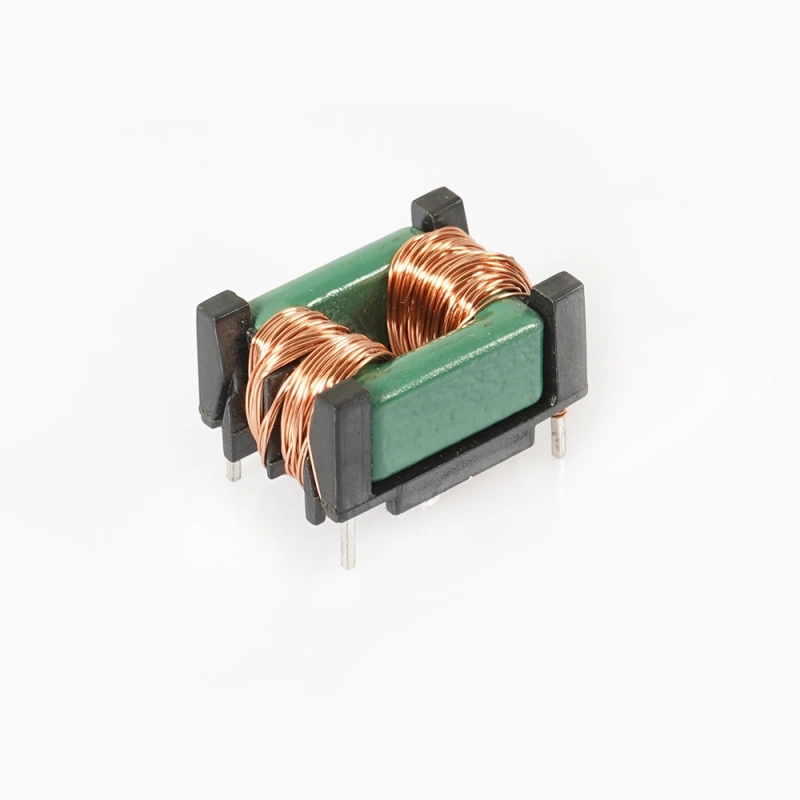

من خلال البنية الظاهرة، يتضح أن هذا المكون يحتوي على ملفات مطلية بالمينا بلون النحاس، وقلب مغناطيسي من الفريت الأخضر أو ما شابه، وإطارات دعم سوداء، وأطراف معدنية ذات ثقوب للحامها في لوحة الدوائر المطبوعة. لم تُعرض المعايير الكهربائية الدقيقة، لذا ينبغي استخدام هذه الصفحة كمرجع ميكانيكي ووظيفي وليس كمواصفات نهائية.
ما يفعله هذا المكون
يُستخدم خانق الوضع المشترك أو مرشح مغناطيسي ملفوف مماثل لحجب الضوضاء غير المرغوب فيها مع السماح للتيار أو الإشارة المطلوبة بالمرور عبر الدائرة. عمليًا، يُساعد هذا المصممين على معالجة التداخل الذي قد ينتقل عبر خطوط الطاقة أو خطوط البيانات أو وصلات التحكم. يُعد هذا مفيدًا بشكل خاص في الإلكترونيات المدمجة حيث تكون المسارات قصيرة، وسرعات التبديل عالية، ويمكن أن ينتشر التداخل بسرعة عبر لوحة الدوائر المطبوعة.
نظرًا لأن المنتج الظاهر عبارة عن مكون مغناطيسي صغير ملفوف، فقد يُستخدم كمُخَنِّق للوضع المشترك، أو مُخَنِّق لمرشح التداخل الكهرومغناطيسي، أو أي وظيفة ترشيح حثي أخرى. لا يمكن تحديد دوره الدقيق في الدائرة من الصورة وحدها، لذا ينبغي على المشترين التحقق من البيانات الكهربائية قبل استخدامه في التصميم النهائي.
البنية المرئية وعامل الشكل
جسم مستطيل مضغوط
يتميز هذا المكون بشكله المربع أو المستطيل ذي التصميم الأنيق والمتناسق. يسهل هذا الشكل وضعه على لوحة الدوائر المطبوعة، كما يدعم التجميع الآلي أو اليدوي عبر الثقوب.
سلك نحاسي ملفوف وقلب مغناطيسي
يُلفّ قسمان مرئيان من الملف بسلك مطلي بالمينا حول قلب مغناطيسي مركزي. يظهر القلب باللون الأخضر في الصورة، مما قد يشير إلى الفريت أو مادة مغناطيسية مصبوبة أخرى، ولكن لم يتم تأكيد المادة بدقة. يوحي ترتيب اللف بجزء نشط مغناطيسيًا مُصمم للترشيح أو نقل الطاقة.
نمط توصيل من خلال الفتحة
تمتد الدبابيس المعدنية إلى الأسفل لإدخالها في فتحات لوحة الدوائر المطبوعة. يُفضل عادةً التثبيت عبر الفتحات للمكونات التي تتطلب تثبيتًا ميكانيكيًا، ووصلات لحام مستقرة، وتجميعًا موثوقًا به في إلكترونيات الطاقة أو اللوحات الصناعية.
المواصفات والقدرات الرئيسية التي يجب تأكيدها
هناك العديد من المواصفات الهامة غير الظاهرة، ويجب التحقق منها في الرسم الهندسي أو ورقة الاختبار أو وثائق المورد قبل الشراء:
- قيمة الحث
- التقييم الحالي
- مقاومة التيار المستمر
- تصنيف الجهد
- نطاق درجة حرارة التشغيل
- تباعد المسامير والأبعاد الدقيقة
- أداء التوهين في الوضع المشترك
- متطلبات العزل والسلامة للتطبيق المستهدف
بالنسبة للمشترين الذين يقيّمون هذا الجزء باعتباره خانق الوضع المشترك المربع F13X14X7، فإن أهم نقطة هي مطابقة المكون مع خصائص الضوضاء والحمل الكهربائي للدائرة. قد يؤدي استخدام خانق صغير جدًا إلى التشبع أو عدم تقليل التداخل بشكل فعال. أما استخدام خانق كبير جدًا فقد يزيد التكلفة أو يشغل مساحة أكبر من اللازم على اللوحة.
خيارات المواد والتشطيب
استنادًا إلى السمات المرئية، يستخدم هذا الجزء سلكًا مطليًا بالمينا بلون النحاس، وقلبًا مغناطيسيًا، ودعامات مصبوبة داكنة اللون أو إطارات طرفية على شكل بكرة. تُعد هذه المواد خيارات قياسية للمكونات المغناطيسية الملفوفة لأنها توفر توازنًا بين الموصلية والأداء المغناطيسي والعزل والاستقرار الميكانيكي.
قد تشمل خيارات التشطيب والمواد المتاحة، بحسب مواصفات المورد، مقاييس أسلاك مختلفة، وأنماط طلاء الرصاص، وتركيبات اللب، ومواد التشكيل أو الإيبوكسي. مع ذلك، لا ينبغي افتراض وجود اختلافات دقيقة إلا إذا كانت مدرجة في بيانات الشراء أو تم تأكيدها من خلال فحص العينات.
عملية تصنيع المكونات المغناطيسية الملفوفة
يُشير الهيكل المرئي إلى عملية تصنيع نموذجية للمكونات المغناطيسية. أولًا، يُلف السلك حول القلب أو مجموعة البكرة مع التحكم في عدد اللفات والشد. بعد ذلك، تُشكّل الأطراف وتُثبّت، وتُوضع اللفات داخل هيكل الإطار. بعد التجميع، قد يخضع الجزء لاختبارات كهربائية، وفحص بصري، وتغليف نهائي لاستخدامه في لوحات الدوائر المطبوعة.
في منتجات مثل خانق الوضع المشترك المربع F13X14X7، تُعدّ دقة التصنيع أمرًا بالغ الأهمية، لأنّ اتساق اللفائف يؤثر بشكل مباشر على الحث والمقاومة وكفاءة ترشيح الضوضاء. كما يؤثر محاذاة القلب ودبابيس التوصيل على موثوقية التجميع والاستقرار الميكانيكي على المدى الطويل.
سيناريوهات التطبيق النموذجية
يُستخدم هذا النوع من الملفات الخانقة عادةً في أي مكان يتطلب التحكم في التشويش الكهربائي على مستوى اللوحة الإلكترونية. ومن الأمثلة الشائعة على استخداماته:
- مصادر الطاقة التبديلية ومحولات التيار المستمر إلى التيار المستمر
- لوحات التحكم الصناعية
- الأجهزة الإلكترونية الاستهلاكية ذات تصميمات لوحات الدوائر المطبوعة المدمجة
- معدات الاتصالات ووحدات الاتصال
- الإلكترونيات الخاصة بالسيارات حيث يكون التحكم في التداخل الكهرومغناطيسي أمرًا مهمًا
- دوائر تهيئة الإشارة وتصفية الخطوط
تهدف هذه الأنظمة إلى تحسين سلامة الإشارة، وتقليل الانبعاثات الموصلة، ومساعدة المنتج على استيفاء متطلبات التوافق الكهرومغناطيسي. ويعتمد الموقع الدقيق على بنية الدائرة ونوع التداخل المراد معالجته.
اعتبارات مراقبة الجودة والتفتيش
بالنسبة للأجزاء المغناطيسية الملفوفة، يرتكز ضبط الجودة عادةً على التناسق الميكانيكي والتكرارية الكهربائية. ينبغي على المشترين طلب التحقق من عدد اللفات، ومحاذاة الأطراف، وسلامة اللفائف، وتجميع القلب، وقابلية اللحام. إذا كان الجزء مخصصًا للاستخدام في الإنتاج، فيجب أن يشمل فحص الاستلام أيضًا فحص الأبعاد، والمسافة بين الأطراف، والعيوب الظاهرة مثل تلف الأسلاك أو تشقق الإطار.
يُعدّ الاختبار الكهربائي بالغ الأهمية، لا سيما عند استخدام المكوّن في تطبيقات الترشيح. فحتى لو بدا جزآن متطابقين ظاهريًا، فإنّ الاختلافات في خصائص اللفائف أو النواة قد تؤثر على الأداء. ولذلك، يُعدّ التحقق من صحة العينة على لوحة الدوائر المطبوعة المستهدفة أكثر فائدة من الاعتماد على المظهر فقط.
إرشادات التخصيص للمشترين
إذا كان هذا المكون يُستخدم في تصميم جديد، فقد يلزم تعديله ليتوافق مع المتطلبات الكهربائية والميكانيكية للوحة. غالبًا ما يطلب المشترون تعديلات في عدد اللفات، وشكل الأطراف، والمسافة بين الدبابيس، وحجم الهيكل، ومادة القلب، أو بنية العزل. قد تتطلب بعض المشاريع أيضًا مطابقة أبعاد أدق لتسهيل الإدخال الآلي أو لتوفير مساحة كافية داخل العلبة.
عند طلب نسخة مخصصة أو شبه مخصصة من خانق الوضع المشترك المربع F13X14X7، يرجى تقديم المعلومات التالية كلما أمكن ذلك:
- التطبيق المستهدف ودور الدائرة
- نطاق الحث أو التوهين المطلوب
- حدود التيار التشغيلي والحراري
- رسومات تخطيط اللوحة أو احتياجات تباعد الدبابيس
- الظروف البيئية مثل الاهتزاز أو الرطوبة أو الإجهاد الحراري
- المؤهلات المطلوبة أو أهداف الامتثال
تساعد هذه المعلومات الشركة المصنعة على التوصية بتكوين لف وقلب أكثر ملاءمة دون الحاجة إلى التجربة والخطأ غير الضروريين.
عوامل اتخاذ القرار لدى المشتري
عند مقارنة المكونات المغناطيسية المتشابهة في لوحات الدوائر المطبوعة، لا يقتصر تقييم المشترين عادةً على الحجم الخارجي فقط. تشمل عوامل القرار الرئيسية الأداء الكهربائي، وتوافق العبوة، وطريقة التجميع، والموثوقية على المدى الطويل. بالنسبة لهذا النوع من المكونات، من الحكمة التأكد مما إذا كان التصميم عبارة عن خانق وضع مشترك، أو محول، أو عنصر حثي آخر، لأن البنية الداخلية قد تؤثر على سلوك الدائرة.
تشمل الاعتبارات العملية الأخرى مدى ملاءمة القطعة للمساحة المتاحة، ومدى توافق أطراف التوصيل مع أدوات تصنيع لوحات الدوائر المطبوعة الحالية، وما إذا كان بإمكان المكون الحفاظ على أدائه في ظل ظروف التردد والحمل المتوقعة. إذا كان التصميم سيُستخدم في منتج حساس للضوضاء، يُنصح بشدة بإجراء اختبار النموذج الأولي.
لماذا يُعد هذا الشكل مفيدًا في تصميم لوحات الدوائر المطبوعة؟
يجمع تصميم الثقوب المربعة بين الحجم الصغير وسهولة التركيب. وبالمقارنة مع المرشحات الخارجية الأكبر حجمًا، يمكن للملف الخانق المثبت على اللوحة تقليل عدد المكونات والحفاظ على مسار المرشح قريبًا من مصدر الضوضاء. وهذا عادةً ما يحسن كفاءة التصميم ويجعل ضبط التوافق الكهرومغناطيسي أكثر سهولة أثناء تطوير المنتج.
يشير تصميم اللف المزدوج المرئي إلى أنه مصمم للتحكم في السلوك المغناطيسي بدلاً من مجرد توصيل الأسلاك. وهذا ما يجعله خيارًا عمليًا لفرق الإلكترونيات التي تبحث عن عنصر ترشيح مستقر وقابل للتكرار في حزمة صغيرة الحجم.
طلب النسخة الصحيحة
بما أن الصورة لا تُظهر الحث الدقيق أو التيار المقنن أو نمط الأطراف، فلا ينبغي للمشترين افتراض إمكانية استبدالها بملف خانق مربع آخر ذي مظهر مشابه. فقد يختلف الأداء الكهربائي اختلافًا كبيرًا حتى مع التطابق البصري التقريبي. وأفضل طريقة هي مقارنة متطلبات اللوحة المستهدفة ببيانات المورد قبل الموافقة على العينات أو تقديم طلبات الشراء بالجملة.
إذا كنت تبحث عن خانق الوضع المشترك Square Common Mode Choke-F13X14X7 للوحة طاقة أو إشارة، فقم بإعداد ملاحظاتك التخطيطية ورسم البصمة وأهداف الأداء قبل الاستفسار. سيساعد ذلك في تحديد التكوين الصحيح وتقليل دورات المراجعة.
الاستفسارات والدعم الفني
للاستفسار عن الشراء أو التخصيص أو مطابقة المكونات، يُرجى إرسال متطلبات الدائرة وتصميم اللوحة وأي تفاصيل عن العينات المتوفرة إلى المورّد. تُسهّل المعلومات التقنية الواضحة تحديد المكون المغناطيسي الملفوف المناسب لكبح التداخل الكهرومغناطيسي أو الترشيح أو تطبيقات لوحات الدوائر المطبوعة ذات الصلة.
إذا كنت بحاجة إلى مرشح مغناطيسي صغير الحجم من خلال الثقوب لمشروع إلكتروني، فإن Square Common Mode Choke-F13X14X7 هو نقطة انطلاق مفيدة لمراجعة التصميم ومناقشة المصادر.
