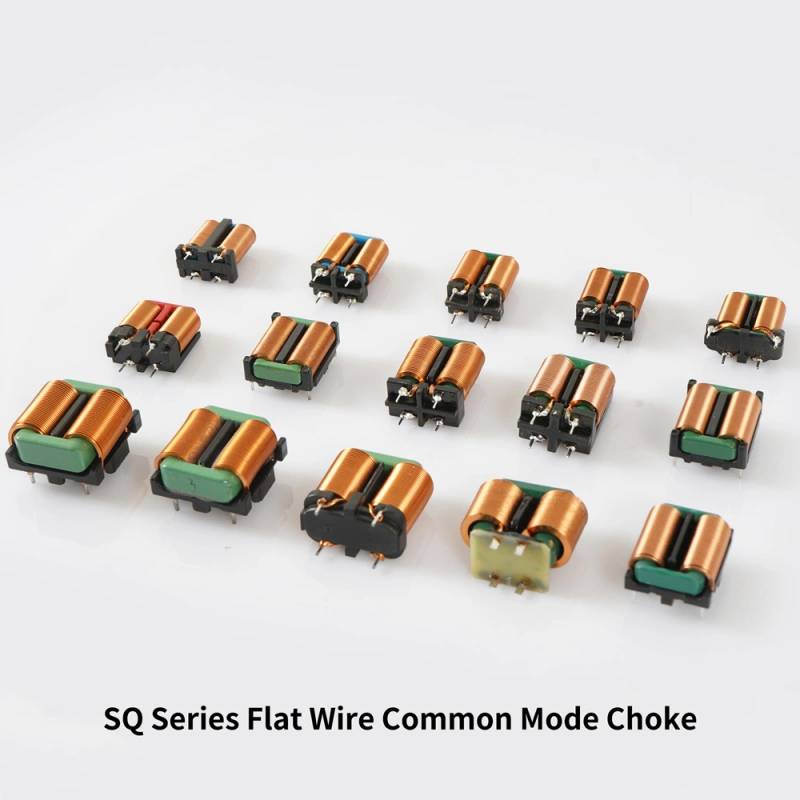

نظرة عامة على خانق الوضع المشترك ذو السلك المسطح SQ
يُستخدم خانق الوضع المشترك ذو السلك المسطح SQ لتقليل الضوضاء غير المرغوب فيها في دوائر الطاقة والإشارة، مما يُساعد الأجهزة على تمرير طاقة أنظف والعمل بموثوقية أكبر. بالنسبة للمشترين الذين يُصممون مصادر الطاقة أو المحولات أو لوحات التحكم الصناعية، غالبًا ما تكون المشكلة الرئيسية هي التداخل الكهرومغناطيسي الذي يُسبب عدم الاستقرار، وفشل اختبارات المطابقة، والضوضاء المسموعة، أو ضعف أداء النظام. يُعالج خانق الوضع المشترك المُختار بشكل صحيح هذه المشكلة عن طريق كبح الضوضاء مع الحفاظ على مسار التيار المفيد سليمًا.

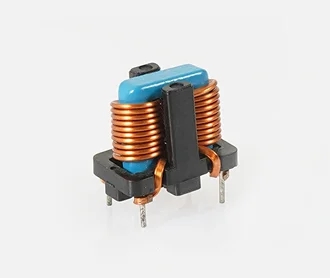

من خلال التصميم الظاهر، يبدو هذا المكون عبارة عن مجموعة ملفات كهرومغناطيسية مدمجة ذات لفتين، وقلب مغناطيسي مركزي أو هيكل بكرة، وإطار دعم مصبوب، ومنافذ توصيل لتركيبها على لوحة الدوائر المطبوعة. غالبًا ما يُختار تصميم السلك المسطح في التطبيقات التي تتطلب استخدامًا فعالًا للملفات وحجمًا صغيرًا، مع العلم أن المواصفات الكهربائية الدقيقة غير ظاهرة ويجب التأكد منها من ورقة المواصفات الفنية.
هيكل المنتج ومبدأ عمله
صُمم خانق الوضع المشترك لتقديم مقاومة عالية لتيارات الضوضاء التي تسير في نفس الاتجاه على خطوط متعددة، مع السماح للتيار التفاضلي المطلوب بالمرور مع تشويش أقل. عمليًا، يساعد هذا الخانق في ترشيح التداخل عالي التردد الناتج عن دوائر التبديل، أو وصلات الكابلات، أو المصادر الكهرومغناطيسية الخارجية.
يبدو أن هذه الوحدة تستخدم ملفين نحاسيين متناظرين مُرتبين حول بنية مغناطيسية مشتركة. هذا التصميم شائع في تقنية كبح التشويش المشترك، لأنه يُحقق إلغاءً مغناطيسيًا لتيار التشغيل العادي ومقاومةً أقوى للضوضاء غير المرغوب فيها. يدعم الإطار الأسود المصبوب المرئي شكل الملف ويُساعد في تثبيت الأطراف لتجميع اللوحة.
الميزات المرئية الرئيسية
هيكل مفتوح مضغوط
يتميز هذا المكون بشكل مستطيل مفتوح الإطار يسهل وضعه على لوحة الدوائر المطبوعة ويمكن أن يناسب التصميمات التي تراعي المساحة.
تصميم لف مزدوج
يظهر ملفان متوازنان على جانبي القسم المركزي. هذا التناظر مهم لأداء ترشيح الوضع المشترك.
أطراف التوصيل ذات الثقوب
تمتد الدبابيس المعدنية إلى الأسفل لإدخال لوحة الدوائر المطبوعة ولحامها، وهو أمر مفيد للاحتفاظ الميكانيكي القوي في تجميعات الإلكترونيات الصناعية وإلكترونيات الطاقة.
الجزء العلوي المعزول
يظهر شريط عازل أزرق أو غلاف بالقرب من الجزء العلوي، يُرجح أنه جزء من عزل الملف وحمايته الميكانيكية. لا يمكن تحديد تفاصيل العزل بدقة من الصورة وحدها.
المواصفات والقدرات للتأكيد
نظراً لأن الصورة المرئية لا تعرض ورقة بيانات، يجب التأكد من العديد من المعايير الكهربائية والميكانيكية المهمة قبل الشراء أو التكامل.
- قيمة الحث
- التيار المقنن
- مقاومة التيار المستمر
- نطاق تردد التشغيل
- نظام العزل
- المادة الأساسية
- الأبعاد والمسافة بين الدبابيس
- أداء درجة الحرارة
لأغراض هندسية، تحدد هذه القيم ما إذا كان الملف الخانق سيعمل في الدائرة المستهدفة دون ارتفاع درجة الحرارة، أو انخفاض الجهد بشكل مفرط، أو انخفاض كفاءة الترشيح. ويعتمد الاختيار الصحيح على طيف الضوضاء، ومستوى التيار، ومساحة اللوحة، والظروف الحرارية للمنتج النهائي.
خيارات المواد والتشطيب
استنادًا إلى المنتج الظاهر، تتضمن المجموعة لفائف نحاسية، وقلبًا مغناطيسيًا على الأرجح أو قسمًا مركزيًا للبكرة، وجسمًا داعمًا مصبوبًا باللون الأسود، وأسلاكًا معدنية. تُعد هذه المواد شائعة في مجموعات الملفات لأنها تُوازن بين التوصيل الكهربائي والأداء المغناطيسي والاستقرار الميكانيكي.
قد تشمل خيارات التشطيب المتاحة في المنتجات المماثلة أطرافًا مطلية بالقصدير لتسهيل اللحام، ومواد عزل مختلفة للملفات، ومواد متنوعة للقلب أو البكرة، وذلك حسب درجة الحرارة المطلوبة والخصائص الكهربائية. ونظرًا لعدم تحديد التركيب الدقيق هنا، ينبغي اختيار المواد بما يتناسب مع التطبيق بدلًا من افتراضها.
عملية التصنيع
تبدأ عملية تصنيع خانق الوضع المشترك ذي السلك المسطح SQ على الأرجح بلف سلك نحاسي حول القلب المغناطيسي أو البكرة. يمكن استخدام سلك مسطح أو سلك مُشكّل لتحسين كثافة التعبئة وملاءمة الشكل الهندسي الصغير. بعد اللف، يتم وضع المجموعة في إطار الدعم المصبوب، ويتم تشكيل الأطراف لتناسب تركيب لوحة الدوائر المطبوعة (PCB) عبر الثقوب.
ثم يُطبَّق شريط عازل أو غلاف واقٍ عند الحاجة للحفاظ على الفصل العازل وتثبيت بنية الملف. تشمل الخطوات النهائية عادةً الفحص البصري والاختبار الكهربائي والتغليف للتجميع. وبحسب متطلبات التصميم، قد يتحكم المصنّعون أيضًا في تشكيل الأطراف وقابلية اللحام وتناسق الأبعاد أثناء الإنتاج.
سيناريوهات التطبيق النموذجية
يُستخدم هذا النوع من خانق الوضع المشترك غالبًا في الدوائر التي تتطلب التحكم في الضوضاء الكهرومغناطيسية دون إضافة حجم كبير للمكون. تشمل حالات الاستخدام الشائعة ما يلي:
- مصادر الطاقة ذات الوضع التبديل
- ترشيح مدخلات أو مخرجات محول التيار المستمر إلى التيار المستمر
- دوائر العاكس ومحرك القيادة
- إلكترونيات التحكم الصناعي
- محولات الطاقة الاستهلاكية ومعدات الشحن
- مراحل عامة لكبح التداخل الكهرومغناطيسي/الترددات الراديوية
في هذه الأنظمة، يمكن أن يساعد الملف الخانق في تقليل الانبعاثات الموصلة، وتحسين استقرار النظام، وحماية المكونات المجاورة من التداخل عالي التردد. وهو ذو أهمية خاصة في التصاميم التي يزيد فيها طول الكابل أو سرعة التبديل أو كثافة التوصيلات من حساسية الضوضاء.
اعتبارات مراقبة الجودة
بالنسبة لمكون كهذا، ينبغي أن يركز ضبط الجودة على الاتساق والسلامة الكهربائية. عادةً ما يرغب المشترون في التأكد من أن اللفات محاذية بشكل صحيح، وأن العزل سليم، وأن الأطراف مثبتة بإحكام للحام.
تشمل نقاط الفحص والاختبار المفيدة التحقق البصري من تلف اللفائف، ومحاذاة الدبابيس، وثبات القالب، والتلوث. أما التحقق الكهربائي فيركز عادةً على الحث والمقاومة وسلامة العازل الكهربائي وفقًا للتصنيف المُعتمد للمنتج. وإذا كان الخانق سيُستخدم في منتج يتعلق بالسلامة أو يخضع لمعايير الامتثال، فإن التناسق بين الدفعات يصبح بالغ الأهمية.
إرشادات التخصيص لمشتري المعدات الأصلية
عند اختيار خانق الوضع المشترك ذي السلك المسطح SQ لتصميم مُصنِّع المعدات الأصلية، فإن أهم أسئلة التخصيص عادةً ما تتعلق بالأداء الكهربائي، وهندسة التركيب، والسلوك الحراري. ينبغي على المشترين تحديد تيار التشغيل المتوقع، ونطاق تردد الضوضاء، وحجم اللوحة، وأي قيود على المساحة في وقت مبكر من عملية التصميم.
بحسب إمكانيات المورّد، قد تشمل التعديلات ضبط عدد لفات الأسلاك، وشكلها، والمسافة بين أطرافها، ونوع القلب، وبنية العزل، أو حجم العبوة. بالنسبة للإلكترونيات الكهربائية المدمجة، قد تؤثر التغييرات الطفيفة في هندسة اللفائف على كلٍّ من كفاءة الترشيح والفقد الحراري، لذا يُنصح بإجراء اختبار تجريبي قبل البدء بالإنتاج بكميات كبيرة.
كيفية تقييم الخانق المناسب لمشروعك
ليست جميع خانقات الوضع المشترك قابلة للتبديل. ينبغي على المشتري مقارنة أكثر من مجرد الحجم. تشمل عوامل القرار الرئيسية عادةً هدف كبح الضوضاء، وقدرة تحمل التيار، وارتفاع درجة الحرارة، وطريقة التركيب، ومساحة لوحة الدوائر المطبوعة المتاحة، ومتطلبات الامتثال.
إذا كان التصميم يستخدم تردد تبديل عالٍ، أو حواف سريعة، أو كابلات خارجية طويلة، فقد يتطلب الأمر ترشيحًا أقوى. وإذا كان التيار عاليًا، يصبح التصميم ذو المقاومة المنخفضة والهامش الحراري المناسب أكثر أهمية. بالنسبة لتجميع لوحات الدوائر المطبوعة المؤتمت، قد يكون شكل الأطراف ودقة الأبعاد بنفس أهمية القيم الكهربائية.
نظرًا لأن المنتج الظاهر يبدو كعنصر مغناطيسي ذي ثقوب نافذة بحجم صغير، فقد يكون مناسبًا تمامًا للتطبيقات التي تتطلب تثبيتًا ميكانيكيًا وتحملًا معتدلًا للطاقة. مع ذلك، ينبغي التأكد من ملاءمته النهائية وفقًا للمواصفات الكهربائية.
لماذا يُعدّ هذا الشكل المكون عمليًا؟
يُوفر تصميم الملف المرئي توازناً مثالياً بين البنية والوظيفة. يُعدّ تصميم اللف المزدوج مناسباً لكبح الضوضاء ذات النمط المشترك، بينما يُسهّل الإطار المصبوب وطريقة التثبيت ذات الأطراف عملية الدمج في عمليات تصنيع لوحات الدوائر المطبوعة التقليدية. بالنسبة للعديد من تطبيقات الطاقة والتطبيقات الصناعية، يُعدّ هذا المزيج أسهل في التعامل من أسلوب التثبيت السطحي البحت، لا سيما عندما تكون المتانة الميكانيكية أمراً بالغ الأهمية.
نظرًا لأن الصورة لا تكشف عن بيانات الأداء المخفية، يجب التعامل مع هذه الصفحة كمرجع للمنتج فيما يتعلق بالشكل والوظيفة المحتملة واعتبارات التكامل بدلاً من كونها ورقة بيانات كهربائية نهائية.
اطلب الدعم لتصميمك
إذا كنت بصدد تقييم خانق الوضع المشترك ذي السلك المسطح SQ لمصدر طاقة أو محول أو عاكس أو دائرة كبح التداخل الكهرومغناطيسي، فحدد التيار المستهدف ومساحة اللوحة وتردد التشغيل وطريقة التركيب المفضلة قبل طلب عرض سعر أو عينة. تسهل المتطلبات الواضحة مطابقة بنية اللف الصحيحة والتحقق من الملاءمة في وقت مبكر من عملية التطوير.
شاركنا احتياجاتك المتعلقة بالدائرة، وسيتم فحص المكون وفقًا للتطبيق بدلًا من الاعتماد على مظهره فقط. يقلل هذا النهج من مخاطر إعادة التصميم ويساعد على ضمان أداء الخانق كما هو مطلوب في التجميع النهائي.
