نظرة عامة على محث الطبل
يُعدّ المحث الأسطواني خيارًا عمليًا عندما تحتاج الدائرة إلى مكونات حثية صغيرة الحجم للترشيح، أو معالجة الطاقة، أو التحكم في الضوضاء على لوحة الدوائر المطبوعة. في التجميعات ذات الثقوب، غالبًا ما يواجه المشترون مشكلة مألوفة: فهم بحاجة إلى مكونات سلبية سهلة التركيب، ومستقرة في التجميع، ومناسبة للإنتاج المتكرر دون إضافة تعقيد إلى خط الإنتاج. تلبي المحثات الأسطوانية هذه الحاجة من خلال توفير شكل بسيط ذي أطراف توصيل يمكن استخدامه في مصادر الطاقة، ومراحل معالجة الإشارة، والمعدات الإلكترونية العامة.
تشير بيانات المنتج الظاهرة هنا أيضًا إلى مكونات سلبية مماثلة ذات ثقوب تمريرية، متوفرة بأشكال تغليف مختلفة، بما في ذلك أجزاء أسطوانية معبأة في شرائح وأجسام صغيرة تشبه الملفات. ولأن مجموعة الصور تعرض أنماطًا متعددة من المكونات معًا، فإن التفسير الأنسب هو أن هذه الصفحة تعكس الفئة الأوسع من المكونات الإلكترونية السلبية ذات الثقوب التمريرية المستخدمة في تجميع لوحات الدوائر المطبوعة، مع اعتبار المحاثات الأسطوانية الشكل نقطة مرجعية رئيسية.
مرجع المنتج والبنية المرئية

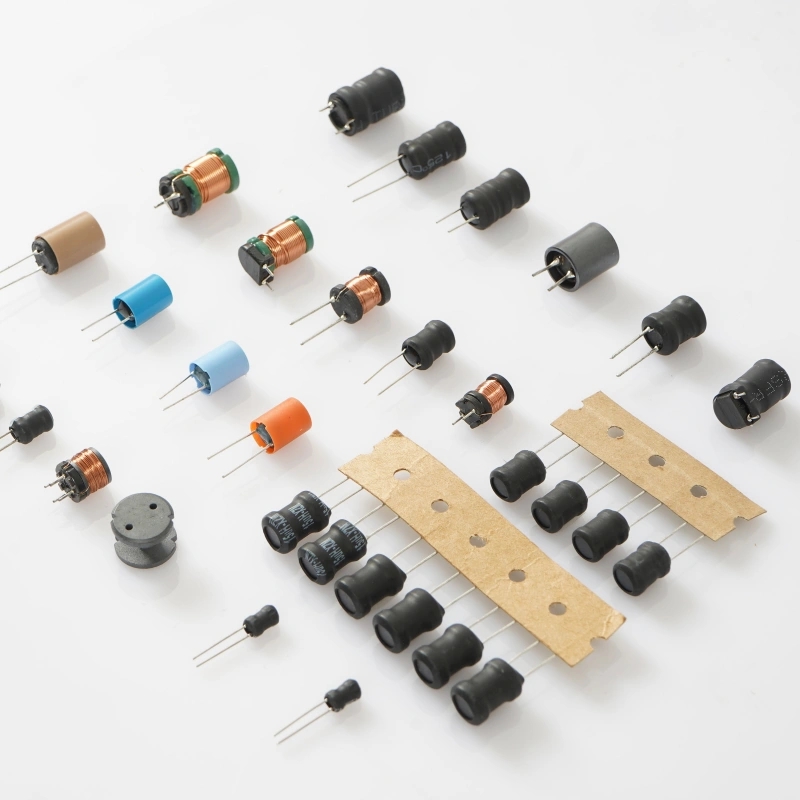

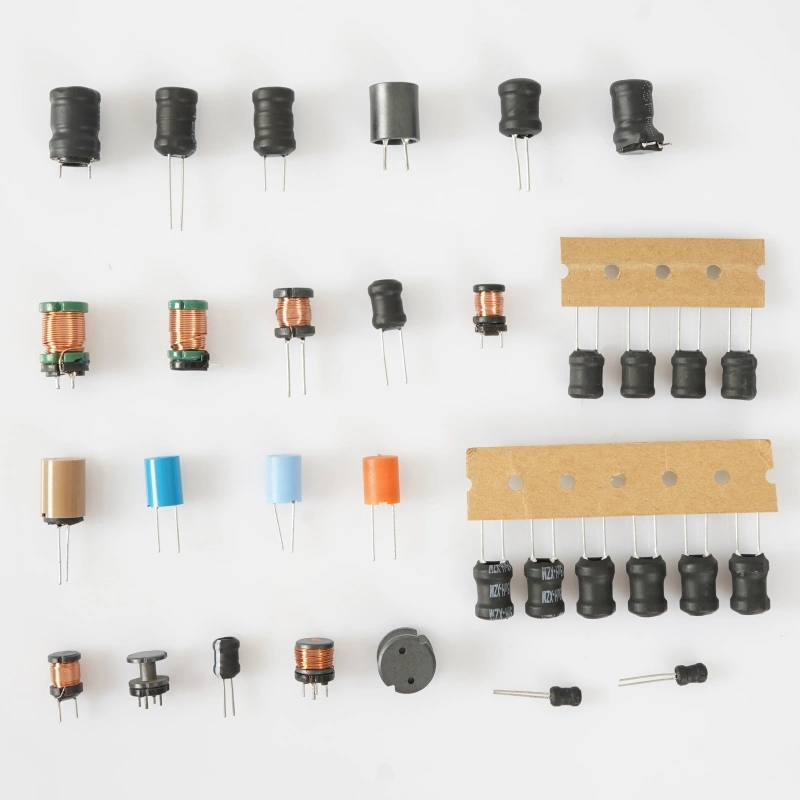

تستخدم المحاثات الأسطوانية عادةً موصلاً ملفوفاً حول بكرة أو هيكل أساسي، ثم يتم إغلاق أو تشكيل الجسم لتسهيل التعامل معه وتجميعه. في معلومات المنتج المرفقة، تشمل الأجزاء المرئية أجساماً أسطوانية سوداء، وأشكال ملفات ملفوفة بالنحاس، ومكونات ذات أطراف موصلة معبأة على شرائط حاملة. تبدو بعض القطع غير مثبتة، بينما يتم محاذاة قطع أخرى لإدخالها آلياً.
من خلال الملاحظات المستندة إلى الصور، تُعدّ الملاحظات الأكثر موثوقية تلك المتعلقة بالبنية وليست الكهربائية: تحتوي المكونات على سلكين، وأجسامها أسطوانية أو على شكل علبة، وتتضمن العبوة شرائطًا مُثبّتة تُسهّل على معدات التغذية التعامل مع المكونات أثناء تجميع لوحات الدوائر المطبوعة. لا يُمكن تحديد قيم الحثّ الدقيقة، أو التفاوتات المسموح بها، أو تيار التشبع، أو مواد النواة من الصورة وحدها، ولا ينبغي افتراضها.
ما الذي يوضحه هذا الشكل للمشتري؟
بالنسبة لفرق المشتريات والإنتاج، تكمن القيمة الأساسية لهذا الشكل في التوافق. يمكن إدخال المكونات ذات الثقوب يدويًا، أو شبه آليًا، أو باستخدام معدات الإنتاج قبل اللحام. يقلل التغليف الشريطي من أخطاء المناولة، ويحافظ على محاذاة الأطراف، ويجعل عملية التركيب بكميات كبيرة أكثر اتساقًا. وهذا مفيد بشكل خاص في التجميعات التي لا تزال فيها متانة اللوحة، أو إمكانية إعادة العمل عليها، أو توافقها مع عمليات التصنيع القديمة أمورًا مهمة.
المواصفات والقدرات الرئيسية
نظراً لعدم وضوح أرقام الأجزاء الدقيقة، ينبغي أن يركز نقاش المواصفات على القدرات المتوقعة عادةً من محاثات الأسطوانة والمكونات السلبية المماثلة ذات الثقوب:
- تصميم ثنائي الأطراف ذو فتحات تمريرية لتركيب لوحات الدوائر المطبوعة
- شكل أسطواني أو مصبوب للجسم من أجل وضع مضغوط
- التوافق مع الإدخال اليدوي، أو اللحام الموجي، أو غيرها من عمليات اللحام عبر الثقوب
- الاستخدام المحتمل في دوائر الترشيح وتخزين الطاقة وكبح التداخل الكهرومغناطيسي
- تتوفر المنتجات بكميات كبيرة، أو بشكل سائب، أو في عبوات شريطية/مغلفة حسب طريقة الإنتاج.

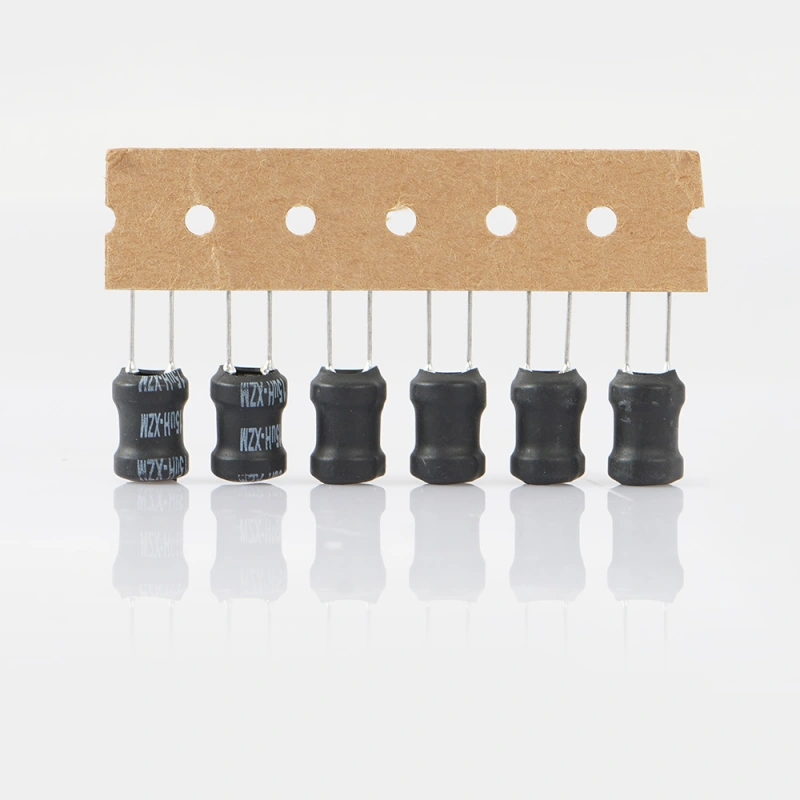

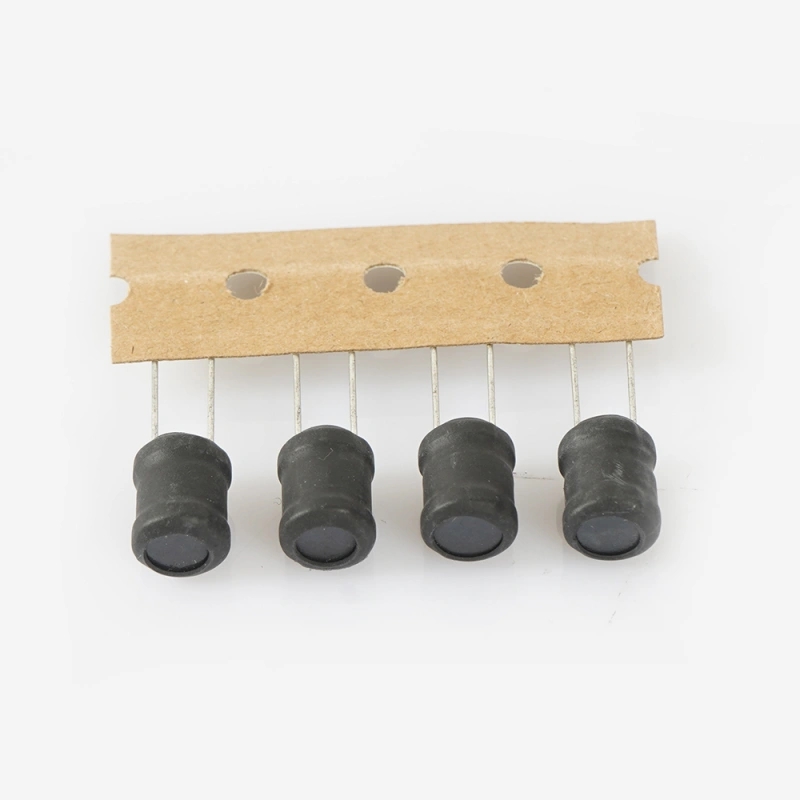

تُظهر المواد المرفقة عدة قطع مُثبّتة على شرائط لاصقة مثقوبة. يُعدّ هذا التنسيق تفصيلاً عملياً لتخطيط التجميع، إذ يدعم التغذية الميكانيكية وإدارة المخزون بشكل مُنظّم. ينبغي على المشتري الذي يُقارن الخيارات التأكد من تباعد الأطراف، وحجم الهيكل، وشكل التغليف، والوظيفة السلبية الدقيقة قبل بدء الإنتاج.
خيارات المواد والتشطيب
تشير تفاصيل التصميم الظاهرة إلى مزيج من الهياكل المصبوبة السوداء، والتشطيبات المعدنية غير اللامعة للأسلاك، والعناصر الملفوفة بلون النحاس، وبعض الأجسام الأسطوانية المطلية بالإيبوكسي. هذه الخصائص السطحية شائعة في العديد من المكونات السلبية ذات الأسلاك، ولكن لا يمكن التحقق من المواد الداخلية من الصورة وحدها.
بشكل عام، قد تستخدم محاثات الأسطوانة والمكونات السلبية ذات الصلة مزيجًا من الفريت، والراتنج المصبوب، وأسلاك النحاس المطلية بالمينا، وأسلاك النحاس المطلية بالقصدير، أو مركبات التغليف. عادةً ما تُحدد خيارات التشطيب بناءً على متطلبات التجميع وليس المظهر فقط. يُحسّن طلاء الرصاص بالقصدير من سهولة اللحام. يُعزز الهيكل المصبوب أو المطلي من الثبات الميكانيكي. تحمي عبوة الشريط الحامل محاذاة الأسلاك أثناء التخزين والتغذية.
تنسيقات التغليف الظاهرة في البيانات المقدمة

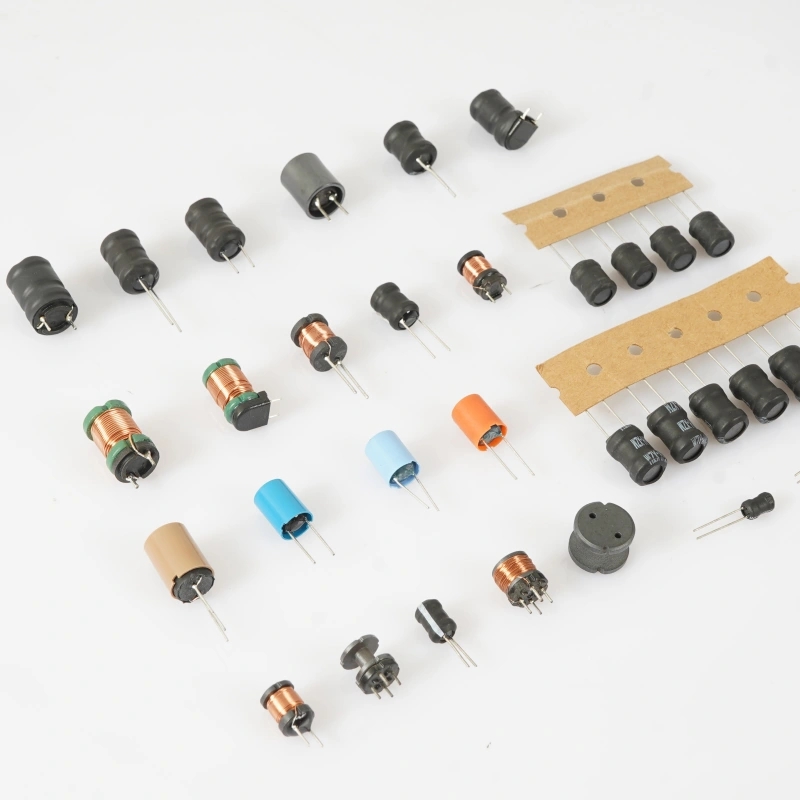

تُظهر المعلومات المُقدمة ثلاثة أساليب مُفيدة للتعامل مع المنتجات: المكونات المُفككة للعمل اليدوي، والأجزاء المُعبأة في شرائط للإدخال الآلي، ومجموعات المكونات السلبية المُختلطة للمقارنة. وهذا أمرٌ بالغ الأهمية لأن التغليف ليس مجرد عملية لوجستية، بل يؤثر أيضًا على سرعة خط الإنتاج، وموثوقية عملية الانتقاء، وجهد المُشغل.
أهمية عملية التصنيع والتجميع
بالنسبة للمحث الأسطواني، تتضمن عملية التصنيع الأساسية عادةً لف سلك الموصل، وتشكيل أو تجهيز القلب أو البكرة، وتثبيت اللف، وإضافة الأطراف، وتشطيب الهيكل للتجميع. بعد ذلك، يمكن تعبئة المكونات بشكل منفصل أو تركيبها على شرائح حاملة لإدخالها لاحقًا. وتعتمد العملية الدقيقة على الهدف الكهربائي وحجم الإنتاج.
تشير مجموعة المنتجات المعروضة إلى بيئة تصنيع وتغليف تركز على دعم تجميع لوحات الدوائر المطبوعة (PCB) بدلاً من تغليف المنتجات النهائية الموجهة للمستخدم النهائي. ويتماشى ذلك مع توريد المكونات السلبية للإلكترونيات الصناعية، ومخزون الإصلاح، وتصنيع المعدات الأصلية (OEM)، والتصنيع التعاقدي. وفي هذا السياق، يُعدّ توحيد التغليف وسلامة أطراف التوصيل أمراً بالغ الأهمية، لأنهما يؤثران على جودة الإدخال واتساق وصلات اللحام.
سيناريوهات التطبيق
تُستخدم المحاثات الأسطوانية والمكونات السلبية المجاورة المثبتة عبر الثقوب بشكل شائع في الدوائر التي تتطلب لوحة ذات أداء سلبي موثوق به مع سهولة التجميع. تشمل سيناريوهات الاستخدام النموذجية ما يلي:
- مراحل ترشيح وتنعيم مصدر الطاقة
- معالجة الإشارة وكبح الضوضاء
- تقليل التداخل الكهرومغناطيسي في لوحات التحكم ودوائر الربط
- تصميمات إلكترونية عامة لا تزال تعتمد على التجميع عبر الثقوب
- قوائم جرد الإصلاح والاستبدال والصيانة للمعدات القديمة
نظرًا لأن بيانات الصورة المُقدمة تتضمن مكونات سلبية أخرى، مثل المكثفات المحتملة وأجزاء الفريت/الخرز، فمن المنطقي اعتبار المجموعة الكاملة ممثلة لعائلة مكونات سلبية على مستوى لوحة الدوائر المطبوعة. غالبًا ما يحتاج المشترون الذين يبحثون عن هذه الفئة إلى مطابقة الجزء مع دوره في الدائرة أولًا، ثم التأكد من ملاءمة التغليف المادي لعملية التجميع.
اعتبارات مراقبة الجودة
بالنسبة للمكونات السلبية، لا يقتصر ضبط الجودة على المظهر فحسب، بل يشمل أيضًا التكرار والملاءمة. يجب على المشتري التحقق من استقامة الأطراف، وتناسق جسم المكون، وسلامة العبوة، وتوافق التغذية. إذا كانت الأجزاء ستُركّب آليًا، تصبح دقة شريط الحامل مهمة. أما إذا كانت الأجزاء ستُركّب يدويًا، فإن حجم جسم المكون وطول الأطراف أكثر أهمية.
استنادًا إلى المعلومات المُقدمة، يُمكننا تأكيد التناسق الظاهر في عدد الأسلاك، وشكل الهيكل الأسطواني، وترتيب التثبيت الشريطي لبعض العناصر. لا يُمكننا تأكيد بيانات الاختبارات الكهربائية، أو نطاقات التفاوت الدقيقة، أو فئة درجة الحرارة، أو علامات المطابقة. يجب طلب هذه المعلومات من ورقة بيانات المورد أو سجل الفحص قبل اتخاذ قرار الإنتاج.
ما يجب الاستفسار عنه قبل الطلب
- نوع المكون الدقيق ووظيفته الكهربائية
- الحث أو أي قيمة كهربائية أخرى ذات صلة
- تباعد الرصاص والأبعاد الكلية
- شكل العبوة وكمية البكرة أو الشريط
- التوافق مع معدات اللحام الموجي أو معدات الإدخال
إرشادات التخصيص والتوريد
عند تحديد مواصفات ملف حث أسطواني لبرنامج تصنيع، تتمثل عوامل التخصيص الرئيسية عادةً في القيمة الكهربائية، والحجم المادي، وشكل الأطراف، وطريقة التغليف. قد يؤدي استخدام قلب أو لفات أكبر إلى تغيير الأداء، ولكنه قد يؤثر أيضًا على مساحة اللوحة ومسافة الإدخال. قد يتطلب الأمر طولًا أو تباعدًا مختلفًا للأطراف لنمط لوحة الدوائر المطبوعة الحالي. كما يمكن تصميم التغليف خصيصًا للعمل اليدوي أو أنظمة التغذية الآلية.
بالنسبة للتجميعات السلبية المختلطة، ينبغي على المشترين فصل متطلبات التوريد حسب فئة المكونات. تتضمن بيانات الصور المرفقة مكونات قد لا تكون جميعها ملفات حث، لذا يُفضّل التحقق من كل بند في قائمة المواد على حدة. هذا يتجنب الخطأ الشائع المتمثل في استخدام التشابه البصري كبديل للتحكم في المواصفات.
عوامل اتخاذ القرار لدى المشتري
عند تقييم محث الأسطوانة أو أي مكون سلبي ذي صلة يتم تركيبه عبر الثقوب، فإن أهم عوامل القرار هي العوامل العملية:
- هل يتوافق المكون مع وظيفة الدائرة؟
- هل يتناسب حجم الهيكل مع مساحة لوحة الدوائر المطبوعة المتاحة؟
- هل شكل الرصاص متوافق مع عملية التجميع؟
- هل يستطيع المورد توفير عبوات متينة للاستخدام في الإنتاج؟
- هل تم توثيق المواصفات الكهربائية في ورقة بيانات؟
في عمليات التصنيع بكميات كبيرة، قد يكون اتساق التغليف وشكل الأطراف بنفس أهمية القيمة الكهربائية الاسمية. أما في أعمال الصيانة أو النماذج الأولية، فقد يكون التوافر وسهولة التعامل أكثر أهمية. وعادةً ما يمنع توافق قرار التوريد مع مرحلة الإنتاج الفعلية حدوث تأخيرات لاحقة في عملية التجميع.
الخاتمة والخطوة التالية
تشير معلومات المنتج المرفقة إلى مجموعة من المكونات السلبية ذات الثقوب، والتي تتميز بأجزاء على شكل ملفات حث أسطوانية، ذات بنية ثنائية الأطراف، ومغلفة بشريط أو شريط لاصق لتجميعها على لوحات الدوائر المطبوعة. ورغم أن الصورة لا تُظهر المواصفات الكهربائية الدقيقة، إلا أنها توضح التفاصيل العملية المهمة لفرق المشتريات والتصنيع: شكل الغلاف، وتكوين الأطراف، وجاهزية التوصيل.
إذا كنت بصدد اختيار محث أسطواني لتصميم لوحة إلكترونية أو لتجديد مخزون المكونات السلبية، فإن الخطوة التالية هي التأكد من توافق ورقة البيانات، والمسافة بين الأطراف، وشكل التغليف مع طريقة التجميع لديك. عند الاستفسار من الموردين، اطلب رقم القطعة الدقيق، والمواصفات الكهربائية، وشكل التغذية لضمان مطابقة المكون بشكل صحيح مع خط الإنتاج.
اتصل بفريق التوريد أو مورد المكونات لديك بشأن متطلبات لوحة الدوائر المطبوعة المستهدفة، واستخدم مجموعة المواصفات المؤكدة لتحديد الجزء السلبي المناسب قبل بدء التجميع الضخم.
