نظرة عامة على محول التردد العالي ذو القلب الفريتي
يُستخدم محول التردد العالي ذو القلب الفريتي عندما يحتاج المستخدم إلى نقل طاقة فعال عند ترددات تبديل عالية، وأداء مغناطيسي مستقر، وحجم صغير يتناسب مع إلكترونيات الطاقة الحديثة. عمليًا، يُساعد هذا المحول في حل مشكلة رفع أو خفض الجهد دون زيادة الحجم وفقد الطاقة المرتبطين بالمكونات المغناطيسية منخفضة التردد. بالنسبة للمصممين الذين يعملون على محولات صغيرة الحجم، أو مصادر طاقة معزولة، أو إلكترونيات تحكم، يُمكن أن يكون لاختيار قلب المحول تأثير مباشر على الحرارة والكفاءة ومساحة اللوحة.
على الرغم من أن صورة المنتج المرفقة لا تُظهر محولًا كهربائيًا، ويبدو أنها تُصوّر مكونًا كهربائيًا/ميكانيكيًا صغيرًا مصبوبًا، إلا أن صفحة المنتج المطلوبة تُركز على فئة محولات الفريت. وتشير الملاحظات المُقدمة أيضًا إلى مكون صغير الحجم ومحمي يُستخدم في لوحات التحكم أو معدات الأتمتة، وهو ما يتوافق مع الحاجة الأوسع إلى واجهات كهربائية موثوقة وتجميعات صغيرة الحجم. ويقتصر النقاش أدناه على سياق هذا المنتج، ويعتمد فقط على المعرفة العامة بالصناعة.
نظرة عامة على المنتج
صُممت محولات القلب الفريتي للعمل بترددات عالية في دوائر تحويل الطاقة. ويُختار الفريت لما يوفره من خصائص مغناطيسية مميزة عند ترددات التبديل المستخدمة في العديد من الأنظمة الإلكترونية الحديثة. وبالمقارنة مع القلوب الحديدية الرقائقية المصممة لتطبيقات 50/60 هرتز، فإن قلوب الفريت قادرة على استيعاب مكونات مغناطيسية أصغر حجمًا وتقليل فقد الطاقة في القلب ضمن نطاق الترددات الشائع الاستخدام في مصادر الطاقة ذات الوضع التبديلية والمعدات المماثلة.
تُحدد مواصفات هذه المحولات عادةً بناءً على المتطلبات الكهربائية وليس على المظهر فقط. تشمل الاعتبارات الرئيسية تردد التشغيل، وجهد الدخل والخرج، ومتطلبات العزل، ونسبة عدد اللفات، وقيم الحث المستهدفة، والحدود الحرارية، والقيود الميكانيكية للهيكل أو تصميم لوحة الدوائر المطبوعة. في العديد من المشاريع، يُعد المحول أحد الأجزاء التي تُحدد ما إذا كان مصدر الطاقة سيظل صغير الحجم وفعالاً ومعزولاً كهربائياً.
ما يحتاجه المشترون عادةً من هذا المنتج
يبحث المهندسون وفرق المشتريات عادةً عن محولات الفريت عندما يتطلب التصميم إدارة نقل الطاقة بترددات عالية مع التحكم في الفاقد. تشمل مخاوف المشترين الشائعة الحرارة الزائدة، وضعف التوصيل، وكبر حجم القلب، والضوضاء المسموعة، وعدم استقرار الخرج تحت الحمل، ومحدودية المساحة المتاحة للتجميع المغناطيسي. يساعد محول الفريت المتوافق جيدًا على تقليل هذه المخاطر.
بالنسبة لمصنعي المعدات الأصلية ومصنعي المعدات، تكمن القيمة الأساسية غالبًا في الاتساق. يجب أن يتصرف المحول بشكل متوقع من دفعة إلى أخرى حتى يتمكن المنتج النهائي من اجتياز الاختبارات الكهربائية، وملاءمة التجميع، وأداء نفس الأداء في الاستخدام الميداني.
المواصفات والقدرات الرئيسية
المعايير الكهربائية
تبدأ عملية اختيار المحول عادةً بنسبة عدد اللفات، ومعامل الحث المغناطيسي، ومعامل الحث التسريبي، وسلوك التشبع، ومتطلبات العزل. وبحسب الدائرة الكهربائية، يمكن استخدام المحول في دوائر الارتداد، أو التوصيل الأمامي، أو الدفع والسحب، أو نصف الجسر، أو غيرها من أنواع الدوائر المعزولة. وتعتمد المواصفات الدقيقة على بنية الدائرة وظروف التشغيل.
نطاق التردد
تُستخدم النوى الفريتية عادةً في تصميمات التبديل عالية التردد، وليس في تطبيقات الطاقة بتردد التيار الكهربائي الرئيسي. ويعتمد نطاق الاستخدام على نوع الفريت، وشكل النواة، وتصميم اللفائف، والبيئة الحرارية. لذا، ينبغي على المشترين اختيار مادة النواة بما يتناسب مع تردد التبديل المطلوب، بدلاً من الاعتماد على الحجم فقط.
الاعتبارات الحرارية والميكانيكية
تؤثر عوامل عديدة على الموثوقية، منها تبديد الحرارة، وكثافة اللفائف، ونوع البكرات، وطريقة التركيب. قد يكون المحول الصغير فعالاً، ولكن بشرط أن يكون الارتفاع الحراري وهامش العزل مناسبين للتطبيق. كما أن الاستقرار الميكانيكي مهم في المعدات المعرضة للاهتزاز، حيث يمكن أن تؤثر حركة الأسلاك أو ارتخاء البكرات على الأداء على المدى الطويل.
خيارات المواد والتشطيب
عادةً ما تكون المادة الأساسية هي الفريت، الذي يُختار لأدائه المغناطيسي عند الترددات العالية. أما اللفائف، فتُصنع عادةً من أسلاك نحاسية أو مواد موصلة أخرى، ويتم اختيارها وفقًا لقدرتها على تحمل التيار، وفقد المقاومة، وطريقة التجميع. وبحسب متطلبات التصميم، قد يستخدم المصنّعون شريطًا عازلًا، أو طلاءً، أو تغليفًا، أو هيكل بكرة واقٍ لتعزيز قوة العزل الكهربائي ومتانة التجميع.
تعتمد جودة سطح الرقاقة عمومًا على تصميم الغلاف أو نظام البكرة، وليس على الفريت نفسه. في بعض التجميعات، قد يتم تغليف اللب أو طلائه أو إغلاقه لتحسين الحماية وتسهيل التعامل معه. أما بالنسبة للتصميمات المخصصة، فيمكن لخيارات التشطيب أيضًا دعم التجميع الآلي، وإدارة الأسلاك، ومتطلبات المساحة داخل العلب المدمجة.
عملية التصنيع
تبدأ عملية إنتاج محولات القلب الفريتي عادةً باختيار القلب وتصميم اللفائف. بعد اختيار المواد المغناطيسية والبكرة أو القالب، تُشكّل اللفائف لتلبية المتطلبات الكهربائية مثل الحث ونسبة اللفات. ثم تُجمّع الملفات مع نصفي القلب الفريتي وتُثبّت بطريقة مناسبة، قد تشمل استخدام مواد لاصقة أو شريط لاصق أو مشابك أو طلاء أو تغليف، وذلك حسب التصميم.
بعد تجميع المحول، قد يخضع لاختبارات كهربائية للتأكد من سلامة اللفائف، والقطبية، وسلامة العزل، والمعايير المغناطيسية الرئيسية. في المشاريع ذات الإنتاج الضخم، يُعدّ التحكم في عملية التصنيع أمرًا بالغ الأهمية، لأن أي تغيير طفيف في موضع اللفائف أو في ضبط الفجوة قد يؤثر على الأداء. ويُصبح التجميع المتسق أكثر أهمية عندما يكون المحول جزءًا من مرحلة طاقة مُنظَّمة.
سيناريوهات التطبيق
تُستخدم محولات التردد العالي ذات القلب الفريتي على نطاق واسع في مصادر الطاقة ذات الوضع التبديل، وأنظمة التحكم الصناعية، ومعدات الاتصالات، ومحركات LED، ووحدات الأتمتة، ودوائر شحن البطاريات، وأقسام الطاقة المعزولة ذات الجهد المنخفض. كما يمكن العثور عليها في الأجهزة الإلكترونية الصغيرة حيث يُعدّ الوزن والحجم عاملين مهمين، ولكن لا يزال العزل الكهربائي مطلوبًا.
في البيئات الصناعية، غالبًا ما يرغب المشترون في محول كهربائي يتحمل الأحمال المتكررة، وتقلبات درجات الحرارة، وفترات الصيانة الطويلة. أما في الأجهزة الاستهلاكية أو المكتبية، فقد تتحول الأولويات نحو الحجم الصغير، وانخفاض مستوى الضوضاء، والاستخدام الأمثل لمساحة اللوحة. يمكن لنفس التقنية الأساسية أن تخدم كلا السوقين، ولكن نطاق المواصفات يختلف باختلاف كل حالة استخدام.
مراقبة الجودة والتحقق
نظراً لأن أداء المحولات يعتمد على متغيرات متعددة مترابطة، ينبغي أن يشمل ضبط الجودة فحوصات ميكانيكية وكهربائية. تتضمن خطوات التحقق الشائعة الفحص البصري، وفحص الأبعاد، واستمرارية اللفائف، واختبار الجهد العالي أو العزل عند الاقتضاء، وقياس الحث، والفحوصات الوظيفية في بيئة الدائرة المستهدفة. بالنسبة لبرامج الإنتاج، يساعد توثيق معايير الاختبار على تجنب الخلط بين متطلبات النموذج الأولي ومتطلبات الإنتاج الضخم.
ينبغي على المشترين أيضًا الاستفسار عن كيفية مراقبة المواد. فنوعية الفريت، ومواصفات الأسلاك، ونظام العزل، وطريقة التجميع، كلها عوامل تؤثر على الاستقرار بمرور الوقت. وإذا كان التصميم حساسًا من ناحية السلامة أو معرضًا لدرجات حرارة مرتفعة، فيجب على المورد أن يوضح كيف يدعم التصميم هامش الأمان الكهربائي المطلوب.
إرشادات التخصيص
غالباً ما يكون التخصيص ضرورياً لأن محولات التردد العالي نادراً ما تكون ذات مقاس واحد يناسب الجميع. قد يحتاج المشتري إلى نسبة لفات مختلفة، أو حجم قلب، أو ترتيب دبابيس، أو ترتيب لفائف، أو بنية عزل، أو أسلوب تركيب. في كثير من الحالات، يحدد حجم الغلاف والميزانية الحرارية الحد المادي قبل الانتهاء من التصميم الكهربائي.
عند طلب تصميم مخصص، من المفيد تحديد نطاق جهد الإدخال، ومتطلبات الإخراج، وتردد التبديل، ونطاق درجة حرارة التشغيل، واحتياجات العزل، والظروف الميكانيكية، وحجم الإنتاج المتوقع. إذا كان المحول سيُركّب في وحدة كثيفة، فيجب تضمين قيود التباعد وأي قيود على الارتفاع أو المساحة. تُقلل المتطلبات الواضحة من وقت التكرار وتجعل النموذج الأولي أكثر فائدة.
عوامل اتخاذ القرار لدى المشتري
تعتمد قرارات الشراء عادةً على الملاءمة والأداء والموثوقية واستمرارية التوريد. فإذا كان المحول كبيرًا جدًا، فقد يتطلب الأمر إعادة تصميم الغلاف. وإذا كانت خسائر الملفات مرتفعة جدًا، فقد ترتفع درجة حرارة مرحلة الطاقة. وإذا لم يكن نظام العزل مناسبًا، فقد يصعب تحقيق أهداف الامتثال والسلامة. وإذا لم يتمكن المورد من تلبية طلبات متكررة بشكل منتظم، فإن المخاطر تتزايد على الإنتاج المستمر.
من المهم أيضًا مراعاة سهولة التصنيع. قد يكون من الصعب تجميع تصميم ذي أداء جيد في المختبر بكميات كبيرة وبشكل متسق. يسأل المشترون الجيدون عن كيفية تصنيع القطعة، وكيفية اختبارها، ومدى تطابق القطعة المُسلّمة مع المتطلبات الكهربائية والميكانيكية للمنتج النهائي.
سياق المنتج ذي الصلة

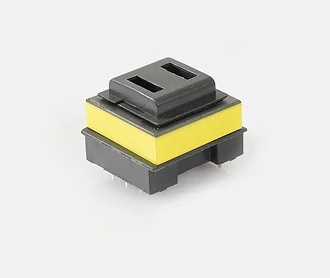

تصف بيانات الصورة المرفقة مكونًا كهربائيًا/ميكانيكيًا صغيرًا مصبوبًا، ذو شكل مربع مضغوط، وبنية متعددة الطبقات، وفتحة علوية ثنائية الفتحة. لا يوفر هذا الجزء المرئي معلومات كافية لتحديد محول الفريت، ولكنه يؤكد على مبدأ شائع في مجال التوريد: العديد من المنتجات الصناعية عبارة عن مكونات وظيفية صغيرة الحجم، لا يتضح دورها الدقيق من المظهر وحده. وينطبق الأمر نفسه على مصادر المحولات، فالبيانات الفنية أهم من التشابه البصري.
اطلب حلاً مخصصاً
إذا كنت تبحث عن محول عالي التردد ذي قلب فيريتي لتصميم جديد أو لاستبدال جزء موجود، فإن الخطوة التالية الأمثل هي تحديد المتطلبات الكهربائية، والظروف الميكانيكية، وبيئة التشغيل. شاركنا متطلباتك من المخطط، ومستويات الجهد، والتردد، وقيود التغليف، حتى نتمكن من مطابقة المحول مع التطبيق بدلاً من الاعتماد على مواصفات تقريبية.
أرسل متطلباتك لمناقشة مواصفات مخصصة، أو بناء نموذج أولي، أو نسخة جاهزة للإنتاج. توفير موجز واضح يوفر الوقت ويساعد على ضمان أن المحول يدعم الأداء الذي تحتاجه معداتك.
